【专利】一种整体式阀盖针型截止阀(专利号:201920971274.3)

专利号：201920971274.3
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽省屯溪高压阀门有限公司
专利分类号：F16K1/02(20060101)

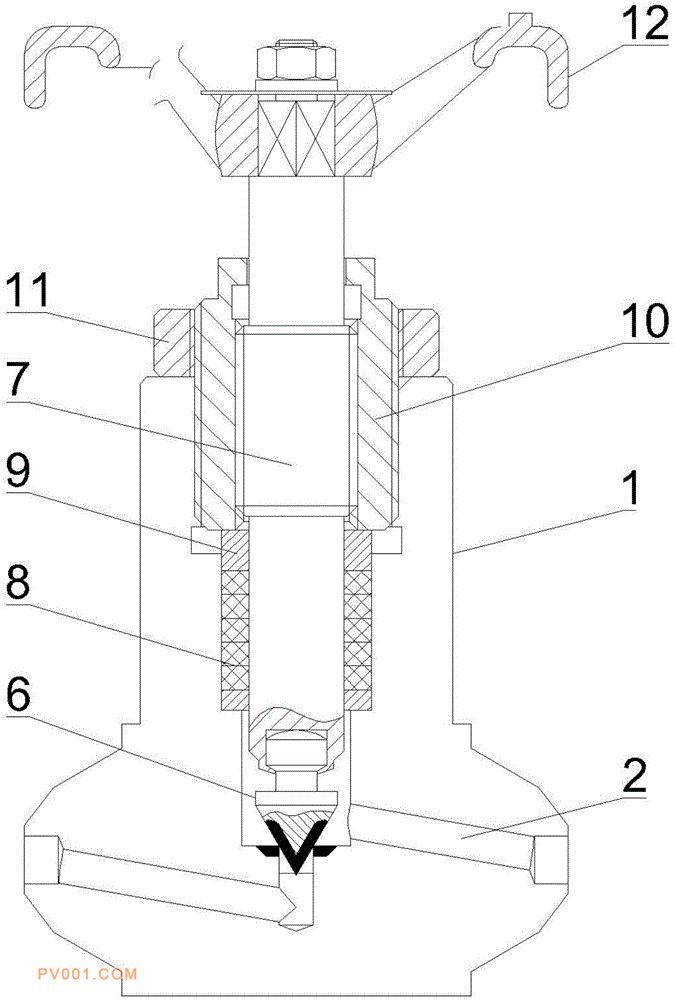

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种整体式阀盖针型截止阀，涉及阀门设备技术领域，包括阀体，阀体底端开设有介质通道，阀体顶部开设有与介质通道连通的安装空间，安装空间具体由上部空间、中部空间和下部空间构成的呈上粗下细的三段式阶梯状结构，下部空间内设置有阀瓣，阀瓣的顶部连接有阀杆，阀杆与中部空间内壁之间的空间填充有填料层，阀杆上套设有填料压套，且填料压套的底端设置在中部空间并紧顶填料层的顶部，阀杆上还套设有阀杆螺母，阀杆螺母的外壁与上部空间的内壁螺纹连接，阀杆的外壁与阀杆螺母的内壁螺纹连接，阀杆螺母的外壁上螺纹连接有底端紧顶阀体顶部的锁紧螺母；本实用新型避免了设备结构复杂的弊端，提高了设备的稳定性。
