【专利】一种安全阀保护装置(专利号:201920788295.1)

专利号：201920788295.1
专利状态：有权
专利类型：[实用新型]
专利申请人：万能阀门有限公司
专利分类号：F16K17/02(20060101)

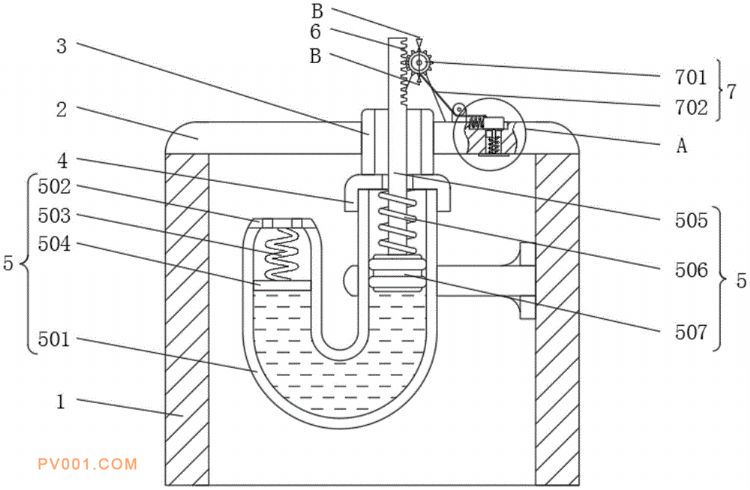

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供一种安全阀保护装置，涉及安全阀技术领域，包括阀管，阀管的上端表面固定连接有密封板，转筒的底端外壁固定连接有连接塞，连接塞的内壁螺纹连接有驱动装置，密封板的上端表面固定连接有传动装置，密封板的上端表面固定连接有卸压装置。本实用新型中，将阀管底部与管道连通，当管道内部压力增大时，第一活塞拉动第一弹簧在连通管内部滑动，通过连通管内部的液压油推动第二活塞在连通管内部向上滑动，通过第二活塞挤压第二弹簧将传动杆向上推动，从而避免了驱动结构直接与管道内部气体接触，解决了管道内部腐蚀性气体对精密的元件腐蚀的问题，利用驱动杆右侧开设的齿槽带动齿轮转动，槽轮将与其固定连接的牵引绳缠绕在其表面。
