【专利】一种多熔断式防火止回阀(专利号:201921290504.6)

专利号：201921290504.6
专利状态：有权
专利类型：[实用新型]
专利申请人：丁华军
专利分类号：F16K15/03(20060101)

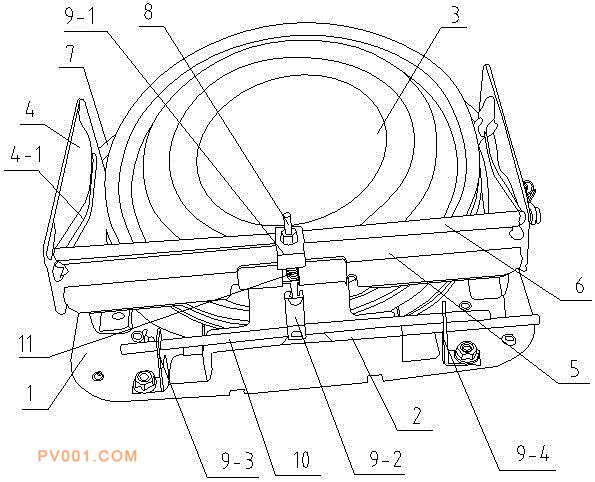

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种多熔断式防火止回阀，包括止回阀风门座，止回阀风门座的中间开设有排油烟气孔，排油烟气孔一侧的止回阀风门座上通过转轴合页组件安装有遮挡排油烟气孔用的风门板，转轴合页组件相邻两侧的止回阀风门座上均焊接有支撑板，两侧的支撑板上靠近转轴合页组件的一端焊接连接有支撑杆，两侧的支撑板上由支撑杆一端向另一端倾斜开设有滑槽，滑槽内滑动连接有将风门板挤压遮挡在排油烟气孔上用的压杆，压杆的两端连接到拉簧的两端，支撑杆的中间位置穿过有拉杆，拉杆的两端分别固定有第一熔断钩和第二熔断钩，第二熔断钩上钩持有连杆，止回阀风门座上固定有第三熔断钩和第四熔断钩；效果：多熔断结构的设计，防火效果更佳。
