【专利】单向心泵离心机内部流道(专利号:201911361982.6)

专利号：201911361982.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：李冰
专利分类号：杜栋军

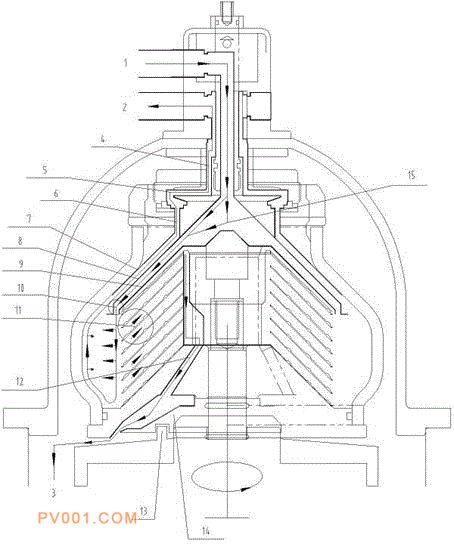

专利摘要：公开（公告）日:2020-04-14摘要:本发明公开了单向心泵离心机内部流道，进出液分向阀与重液向心泵密封装配连接，混合液通过重液向心泵中间的进液管后进入比重环与碟片固定盘之间的进液腔室。碟片固定盘设置在沉降碟片区的顶端，比重环在碟片固定盘的上面，混合液通过该腔室进入转鼓内，比重环与离心机转鼓之间有重液流道，重液通过此流道进入重液射流管，再通过重液向心泵将重液提取至进出液分向阀，由重液出液流道排出，轻液出液流道位于离心机转鼓回转中心附近的沉降碟片区最下方，沉降碟片区的碟片上设置固定安装孔。本发明沉降碟片区的碟片不设置落料孔、落料挡板和导流板等装置，因此可以避免因混合液内经常混有的纤维类物质导致的落料孔、落料挡板和导流板上的堵塞。
