【专利】一种屠宰场CO2热泵废水热量回收单元(专利号:201921234718.1)

专利号：201921234718.1
专利状态：有权
专利类型：[实用新型]
专利申请人：山东神舟制冷设备有限公司
专利分类号：F25B30/02(20060101)

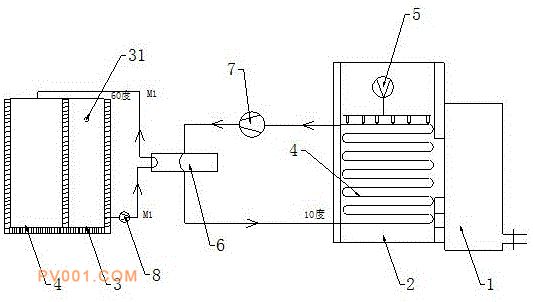

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种屠宰场CO2热泵废水热量回收单元,废水池壁上安装设置有蒸发器，蒸发器底部一端通过管道与冷凝器液体出口连接，另一端通过管道上设计的CO2压缩机与冷凝器的气体进口管道连接，冷凝器一路通过管道与热水池连接，凉水池通过管道与冷凝器连接，CO2压缩机组吸进废水池中蒸发器内部管道中的二氧化碳气体经过压缩成高温高压的二氧化碳气体，在冷凝器中高温高压的二氧化碳气体把热量传给冷凝器中的水，再到蒸发器中去吸收废水中的热量，完成热量的转移；本实用新型废水回收单元将食品厂、肉类屠宰厂温度较高的废水，采用CO2废水回收单元可以制取高温热水，实用性强，具有很好的推广和使用价值。
