【专利】水环真空泵工作液自循环装置(专利号:201921215530.2)

专利号：201921215530.2
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市瑞升华科技股份有限公司
专利分类号：F04C19/00(20060101)

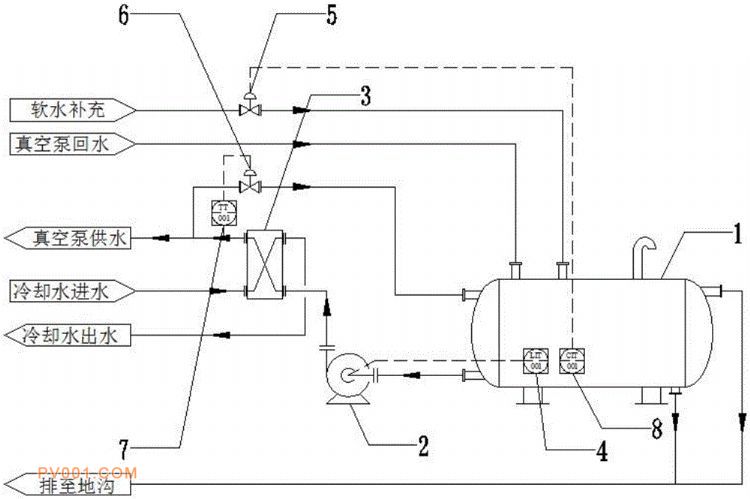

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及水环真空泵工作液自循环装置，包括用于储存工作液的工作液储罐、用于将工作液进行冷却的冷却换热器以及用于将工作液送入真空泵中的工作液泵，工作液储罐与工作液泵连接，工作液泵与冷却换热器连接，冷却换热器与设有的真空泵连接。本实用新型通过工作液储罐一次补水后，通过工作液泵将工作液送入真空泵中，工作液经过真空泵后温度升高返回工作液储罐中，冷却换热器中通入循环冷却水，再通过工作液泵将工作液通入冷却换热器与循环冷却水换热降温后进入真空泵，如此循环使用，将工作液开路直排改为闭路循环，结构简单、生产成本低廉，减少了自来水的使用，节省了水源和降低了成本。
