【专利】一种粉尘蝶阀(专利号:201920788231.1)

专利号：201920788231.1
专利状态：有权
专利类型：[实用新型]
专利申请人：万能阀门有限公司
专利分类号：F16K1/226(20060101)

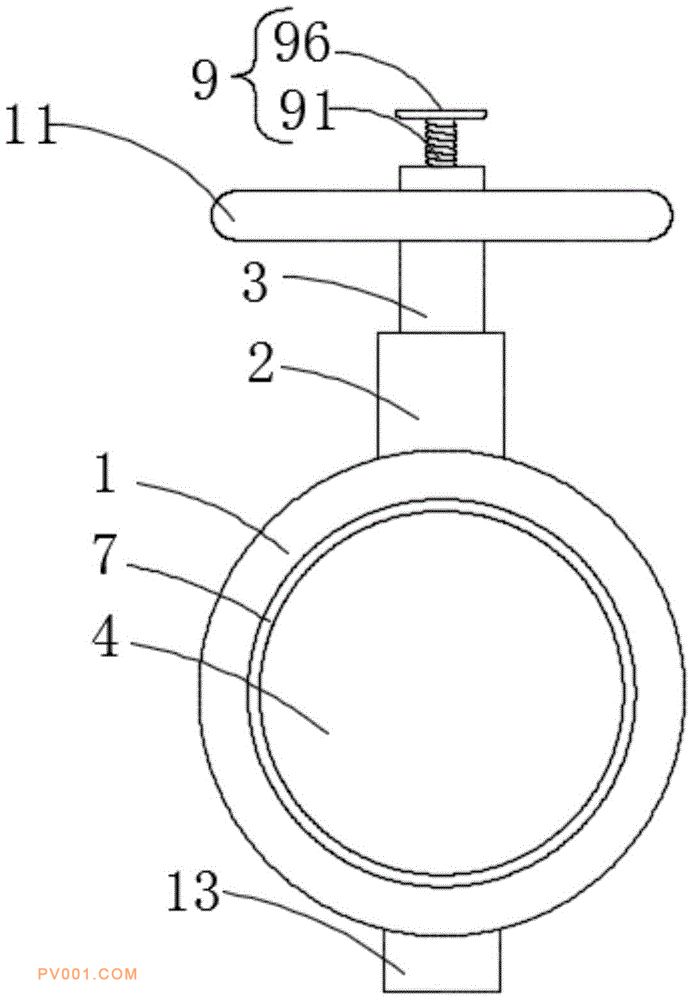

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提供一种粉尘蝶阀，包括阀体，所述阀体的上端侧壁连通设有第一轴套，所述第一轴套内插设并转动连接有第一阀轴，位于阀体中的所述第一阀轴的一端固定连接有阀板，所述阀板远离第一阀轴的一端侧壁固定连接有与第一阀轴位于同轴线的第二阀轴，所述阀体远离第一轴套的一侧侧壁连通设有第二轴套，所述第二阀轴插设于第二轴套中并与其内壁转动连接，位于第一阀轴两侧的所述阀板的外圆周侧壁固定连接有对称设置的气囊。本实用新型中，通过活塞装置向气囊内加压送气，使气囊膨胀，从而将阀板与阀体之间的缝隙挤压住，达到密封的效果，避免了传统密封橡胶圈磨损和热胀冷缩的影响使蝶阀密封不严的情况发生。
