【专利】一种新型气动高精度调节阀(专利号:201921104969.8)

专利号：201921104969.8
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江乐天自控阀门有限公司
专利分类号：F16K1/00(20060101)

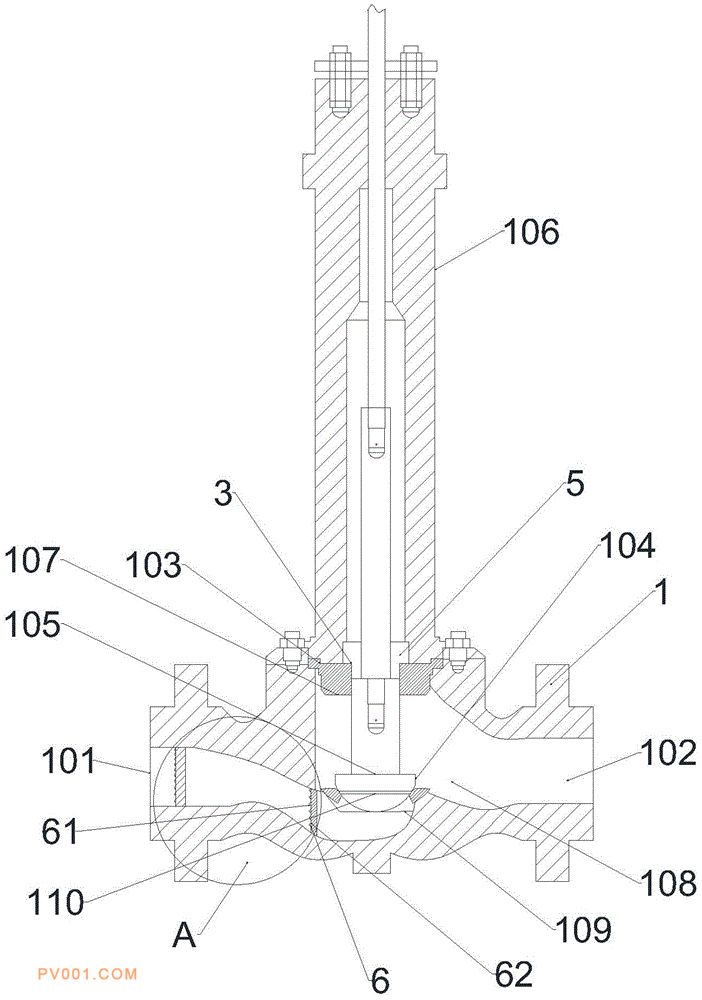

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种新型气动高精度调节阀，包括阀体、气动执行机构、阀盖，所述气动执行器与监测器相连接，所述阀体包括在同一轴线上的介质入口、介质出口以及设于阀体上端的安装口，所述阀盖可拆的安装于阀体上端的安装口，所述阀体内设有阀座以及阀芯，所述气动执行器下端设有阀杆，所述阀杆贯穿阀盖、安装口与阀芯连接，将阀芯与气动执行器连通，所述阀杆与阀体之间设有填料，所述介质入口处设有第一滤网，所述介质入口内且阀芯处设有第二滤网，所述第一滤网与第二滤网上端均设有圆弧状凸起，以解决由于压力不稳定，容易造成流量不均，从而导致调节阀损坏且精度低的问题。
