【专利】一种水泵无重力自吸装置(专利号:201920965956.3)

专利号：201920965956.3
专利状态：有权
专利类型：[实用新型]
专利申请人：河北海鹰环境安全科技股份有限公司
专利分类号：F04D9/02(20060101)

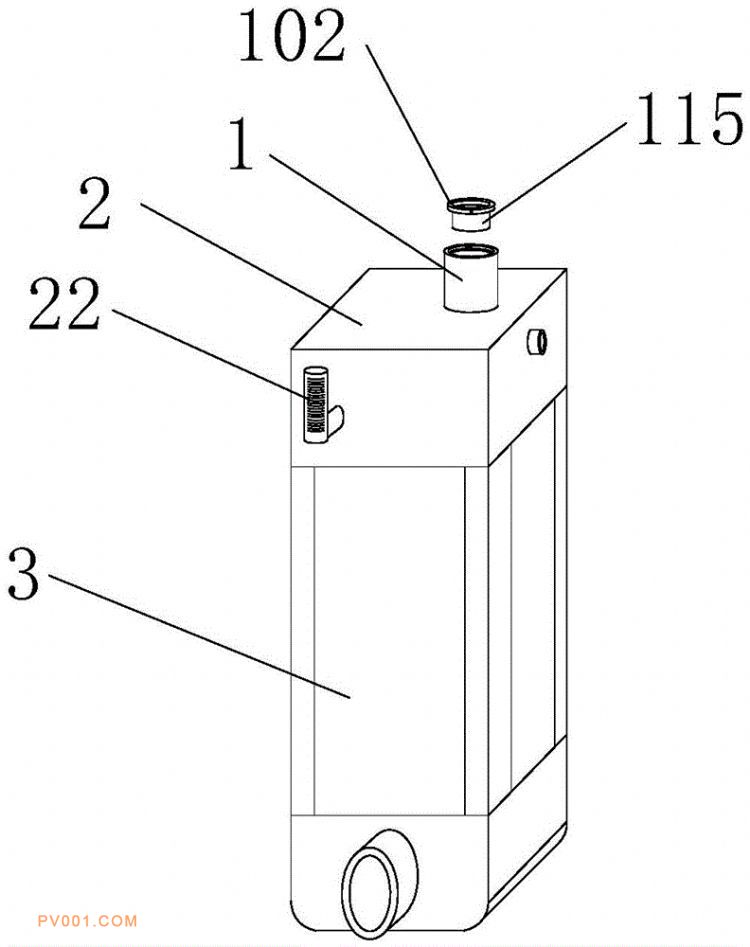

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种水泵无重力自吸装置，包括进水管、水箱、位于进水管上侧的过滤机构以及位于水箱一侧的液位指示机构，过滤机构包括过滤网以及承载环，过滤网安装在承载环下侧面上，承载环外周面上对称安装第一卡块以及第二卡块，第一卡块与第一导向槽滑动卡接，第一导向槽下端与第一卡槽连通，第二卡块与第二导向槽滑动卡接，第二导向槽下端与第二卡槽连通，第一卡槽与第二卡槽对称开设在安装槽内壁上，安装槽开设在进水管上侧面上，第一卡块一端活动连接第一卡销，第二卡块一端活动连接第二卡销；够对水流中的脏污进行过滤，延长了本装置的使用寿命，通过液位指示机构的设计，实现了液位的实时显示功能。
