【专利】用于油箱上的内置重力阀(专利号:201920980211.4)

专利号：201920980211.4
专利状态：有权
专利类型：[实用新型]
专利申请人：芜湖顺荣汽车部件有限公司
专利分类号：F16K24/00(20060101)

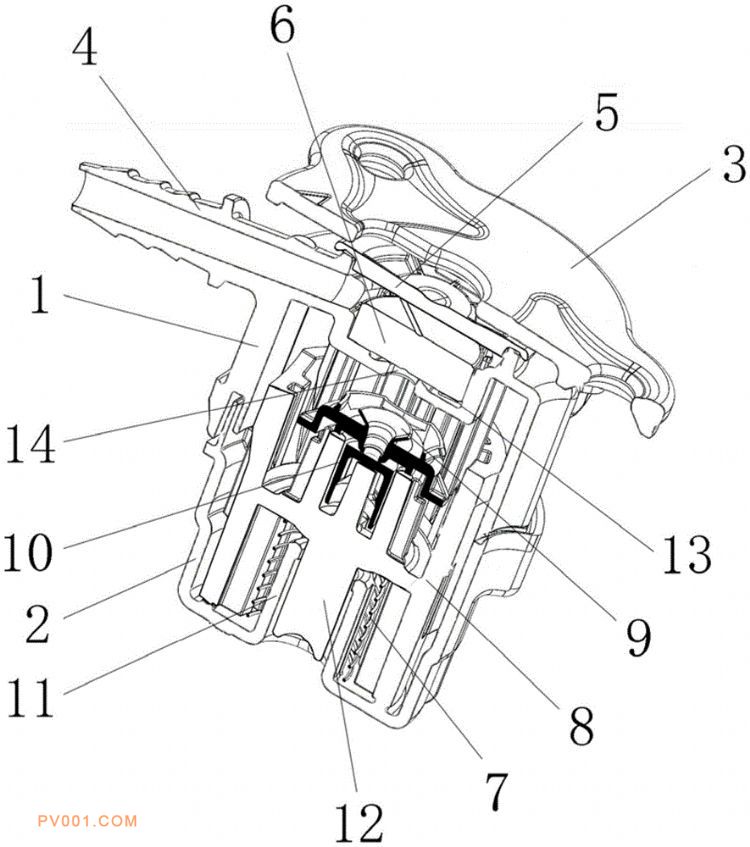

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种用于油箱上的内置重力阀，阀体总成的外顶端设置有法兰；阀体总成的一侧设置有气管，容纳槽的底部设置有通孔，容纳槽内设置有碟片；浮子总成的底部向内凹陷以形成凹槽，凹槽内设置有凸起柱，底座的中部向上凸起并形成有管柱，管柱上套设有弹簧；浮子总成的顶部设置有小浮子，小浮子的中心设置有密封件，密封件的上端形成有能够闭合通孔底侧的喇叭口，阀体总成中还设置有气孔，阀体总成的内壁上设置有气路，小浮子的中心设置有密封件，密封件的上端形成有喇叭口。该内置重力阀因为已经内置，无需在箱体上进行开孔及焊接，实现零排放，满足现有的国六排放要求，同时可以有效的阻止油箱内燃油渗漏。
