【专利】一种太阳能耦合污水源热泵的浴室热水供应系统(专利号:201921258589.X)

专利号：201921258589.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江南大学
专利分类号：F24S20/40(20180101)

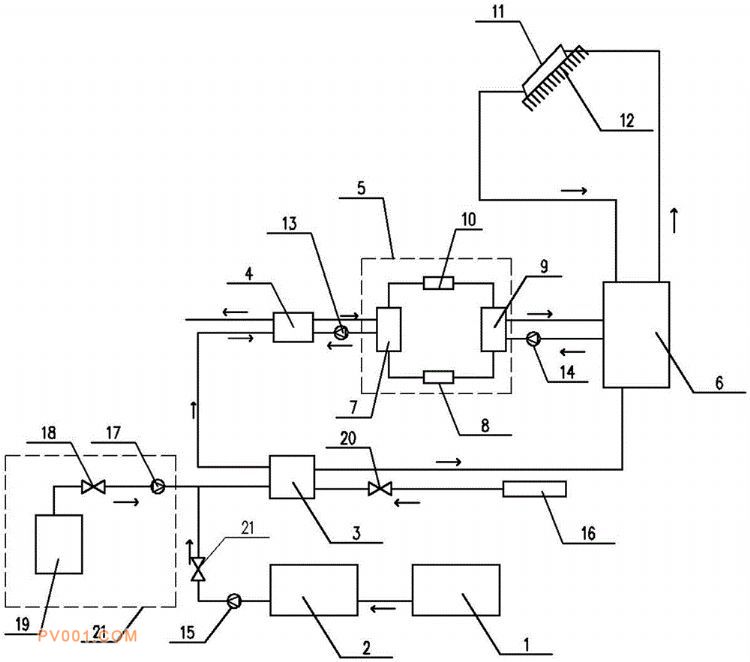

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种太阳能耦合污水源热泵的浴室热水供应系统，包括污水池，水处理设备，换热器自动清洗装置，第一板式换热器，第二板式换热器，污水源热泵机组，热水箱。其特征是污水池与水处理设备相连，水处理设备与第一板式换热器相连，第一板式换热器与第二板式换热器相连，第二板式换热器与污水源热泵机组相连，污水源热泵机组与热水箱相连。本实用新型优点是：通过两个板式换热器，将污水中的热能高效利用，既节能实用，又能解决环境方面的问题。
