【专利】一种带保温夹套的波纹管闸阀(专利号:201920969034.X)

专利号：201920969034.X
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽省屯溪高压阀门有限公司
专利分类号：F16K3/12(20060101)

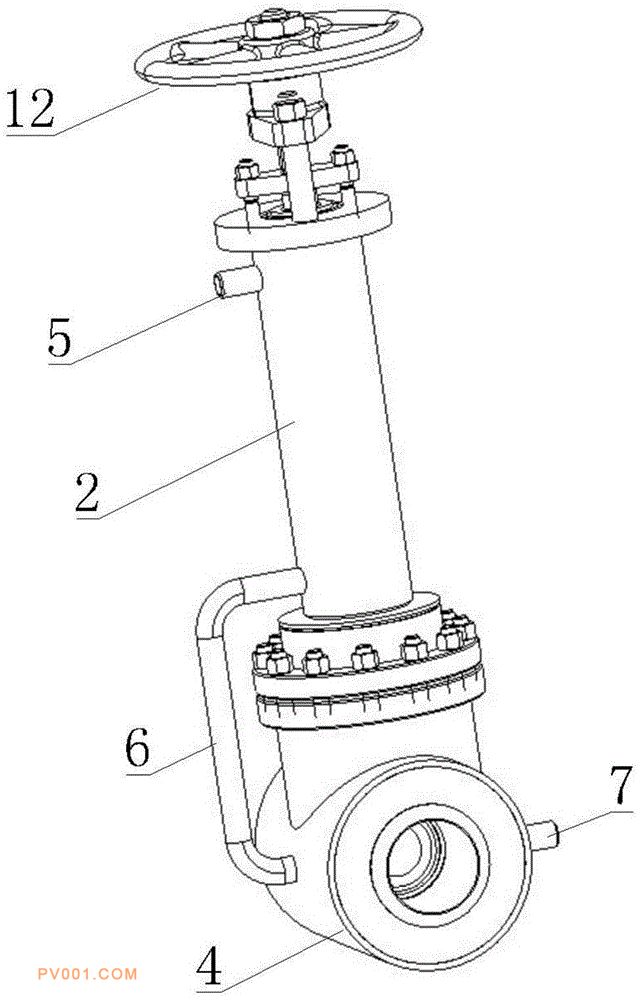

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种带保温夹套的波纹管闸阀，涉及阀门设备技术领域，包括波纹管闸阀本体，还包括包覆在所述波纹管闸阀本体外侧的保温夹套，所述保温夹套具体由包覆在波纹管闸阀本体中阀盖外侧的且内部为封闭空间的上部保温部和包覆在波纹管闸阀本体中阀体外侧的且内部也为封闭空间的下部保温部构成，所述上部保温部的顶部连接有进液管，所述上部保温部竖直壁的底部通过连通管与下部保温部竖直壁的顶部连通，所述下部保温部上还连通有出液管，闸阀内处于阀盖内的阀杆外侧套设有波纹管本体，且波纹管本体的顶端和底端均密封，令阀杆处于阀盖内的部分不再与介质接触；本实用新型可有效地对设备进行密封和对闸阀实现保温。
