【专利】一种3D打印水泵水轮机转轮模型试验方法(专利号:201811149260.X；109185011B)

专利号：201811149260.X;109185011B
专利状态：有权
专利类型：[发明授权]
专利申请人：东方电气集团东方电机有限公司
专利分类号：F03B11/00(20060101)

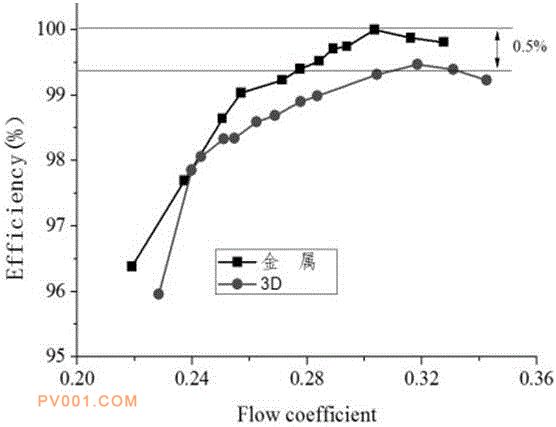

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种3D打印水泵水轮机转轮模型的试验方法，涉及水泵水轮机试验技术领域。本发明将3D打印制备地转轮与连接组件组合成复合装配结构；将复合装配结构安装到水轮机上；测量该3D打印制备的转轮与连接组件组合而成的复合装配结构的水力性能，将测得3D打印制备的转轮与连接组件组合而成的复合装配结构的水力性能参数与采用金属加工的转轮的水力性能参数进行对比，得出3D打印制备的转轮与连接组件组合而成的复合装配结构工况试验的试验条件。本发明的试验方法可以保证转轮试验的安全性，同时兼顾试验精度，满足IEC规程要求。
