【专利】一种螺旋排渣型双吸泵轴封结构(专利号:201921320014.6)

专利号：201921320014.6
专利状态：有权
专利类型：[实用新型]
专利申请人：成都西南水泵厂
专利分类号：F04D29/12(20060101)

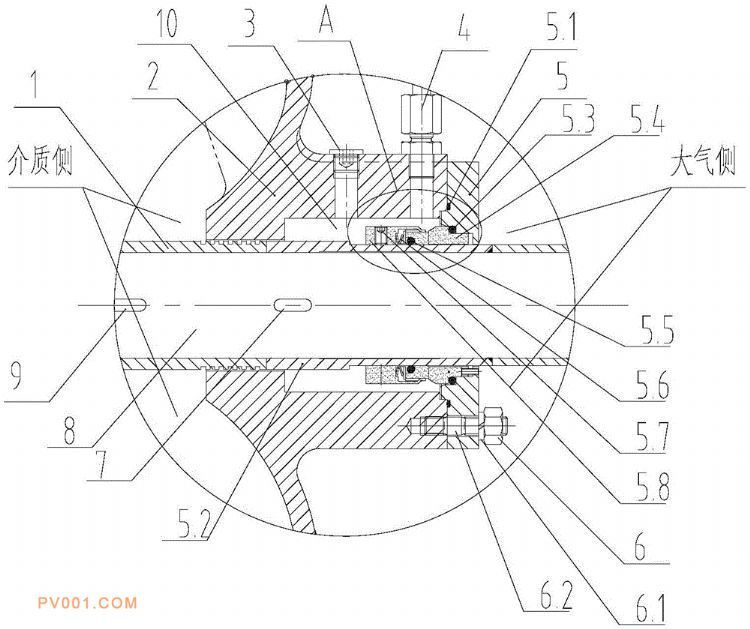

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种螺旋排渣型双吸泵轴封结构，包括泵体、机封压盖、转轴、喉部轴套、机封轴套和密封机构；喉部轴套设置在转轴上，在泵体轴封位置处设置螺旋形凹槽，螺旋形凹槽设置在喉部轴套或者泵体上且螺旋凹槽的螺旋方向与转轴转动的方向一致；机封轴套与转轴连接，机封压盖与泵体固定，且在机封轴套、机封压盖与泵体之间形成一个密封腔体；密封机构包括第一密封机构和第二密封机构，第一密封机构用于泵体与机封压盖之间的密封，第二密封结构用于机封压盖与机封轴套之间的密封。本实用新型在轴封位置处设置螺旋凹槽，排渣效果好；对于密封腔体的密封，设置了密封机构，密封效果好。此结构既适用于清水，也适用于污水介质，运用价值高。
