【专利】一种热泵干燥装置(专利号:201921002361.4)

专利号：201921002361.4
专利状态：有权
专利类型：[实用新型]
专利申请人：陈胜君
专利分类号：F26B23/10(20060101)

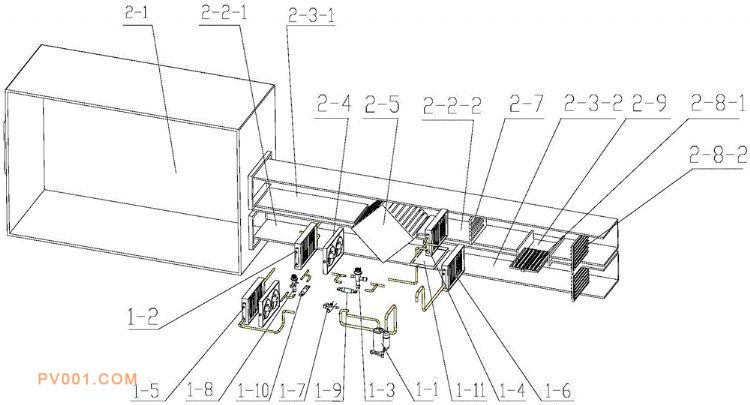

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种热泵干燥装置，包括热泵循环系统和干燥气流系统；通过管道件，将压缩机排气口、热量调节装置、冷凝器、节流件、蒸发器、压缩机吸气口依次连通，形成热泵循环系统；所述干燥气流系统中，干燥室分别与进风道、出风道连接，干燥风机安装于进风道或出风道内；热泵循环系统中的冷凝器、蒸发器均安装于进风道内，且冷凝器在蒸发器与干燥室进风口之间；热量调节装置安装在干燥气流系统外面，通过改变热量调节装置与外部环境之间的换热量，实现调节干燥室进风温度的目的，从而达到干燥范围广、干燥物不易受损的有益效果。进一步的，本实用新型系统中还设置了热回收器、四通换向阀、风阀等，以解决系统能耗大、效率低的问题。
