【专利】压力调节阀(专利号:201921048696.X)

专利号：201921048696.X
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波市富金园艺灌溉设备有限公司
专利分类号：F16K5/06(20060101)

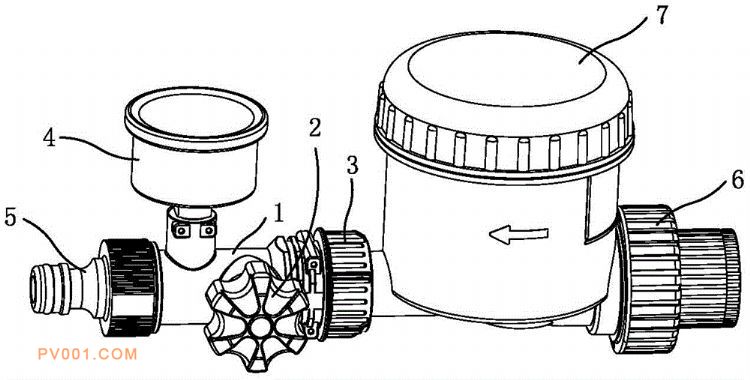

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及一种压力调节阀，是针对现有同类产品生产成本较高，生产、装配、安装较为不便，主要部件较难采用塑料制成的技术问题而设计。该压力调节阀的阀体为阀管，阀管的一端设有管接套，另一端设有管接头，两端之间的阀管一侧设有调节旋钮，调节旋钮相连的另一侧阀管设有压力表，所述压力表与调节旋钮呈直角分布；其要点是所述调节旋钮处的阀管内设有阀芯球，阀芯球的一端设有旋钮齿轮，旋钮齿轮伸出阀管与调节旋钮连接，阀芯球通过管接套一侧的管口放入阀管内，并通过管接套一侧管口内的内塞固定于阀管内，内塞与阀芯球的连接处设有密封圈，阀管的管接套处管口设有第一限位销，阀管的压力表处管接口设有第二限位销，其在水管的管路中使用。
