【专利】一种阀体焊接工装(专利号:201920970664.9)

专利号：201920970664.9
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳因赛德思医疗科技有限公司
专利分类号：B23K37/04(20060101)

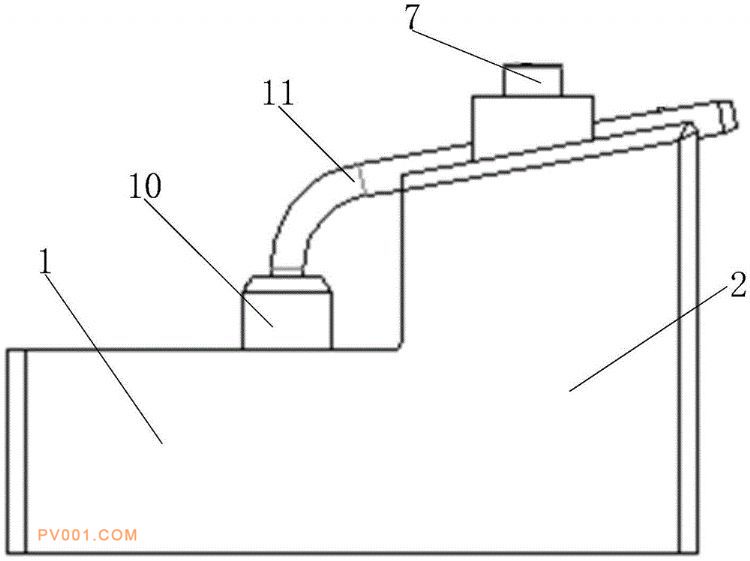

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型适用于焊接技术领域，提供了一种阀体焊接工装，包括固定座、固定板和压板，所述固定板一端与所述固定座垂直连接，所述固定座上设有凹槽，且所述凹槽内设有限位块，所述固定板另一端设有第一限位槽，所述压板通过至少一个螺钉与所述固定板连接，所述压板上设有与所述第一限位槽适配的第二限位槽。本实用新型通过垂直连接的固定座和固定板以及设置在固定板端口处的压板，在固定座的凹槽上设置限位块，防止阀体焊接时发生转动；在固定板另一端设置的第一限位槽以及在压板上设置的第二限位槽均用来防止弯管焊接时发生转动，焊接方便，提高了工作效率，提升产品合格率，降低所需生产成本。
