【专利】一种高效燃油泵滤网总成(专利号:201921537590.6)

专利号：201921537590.6
专利状态：有权
专利类型：[实用新型]
专利申请人：长春汽车工业高等专科学校
专利分类号：F02M37/42(20190101)

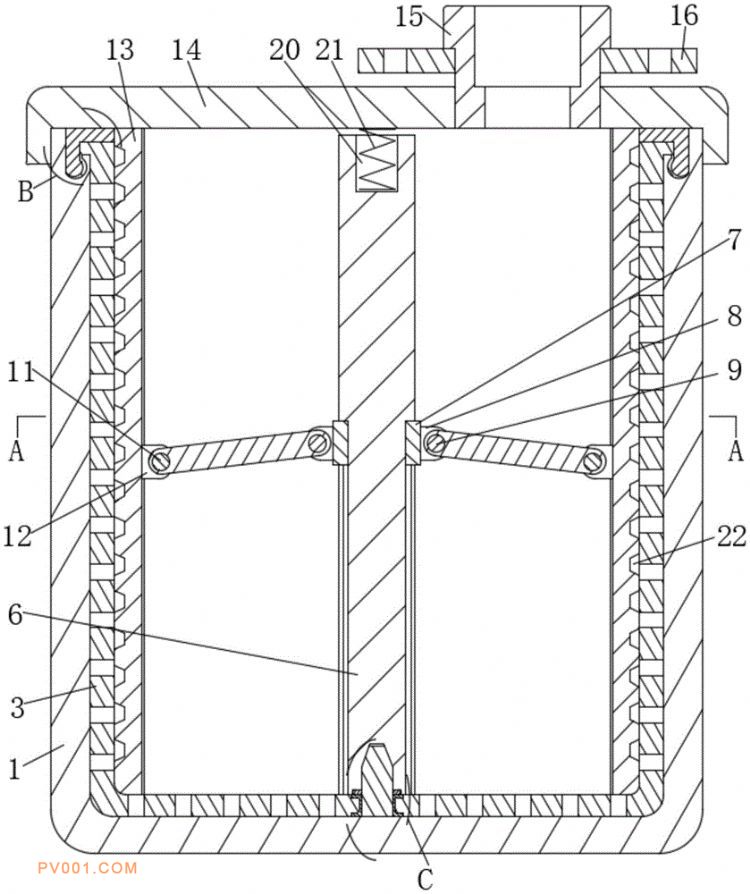

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及燃油泵技术领域，尤其是一种高效燃油泵滤网总成，包括滤网安装架，滤网安装架的内腔底部中心处固定设置有导向杆，滤网安装架的内腔安装设置有过滤网，滤网安装架上表面开设有卡槽，过滤网的边缘通过卡板压于卡槽内，导向杆外侧套设有阶梯推杆，阶梯推杆的外侧套设有滑套，滑套的外侧均匀设置有第一安装座，第一安装座通过第一销轴转动连接有连接杆，连接杆远离第一安装座一端通过第二销轴转动连接有第二安装座，第二安装座一侧固定设置有与滤网安装架内壁相匹配的弧形压板，滤网安装架上部螺纹连接有密封端盖。本实用新型具有过滤更加高效，安装拆卸方便快捷等优点，便于定期清理。
