【专利】一种球阀球体加工固定机构(专利号:201920809898.5)

专利号：201920809898.5
专利状态：有权
专利类型：[实用新型]
专利申请人：天津市滨海金顺达阀门有限公司
专利分类号：B23Q3/08(20060101)

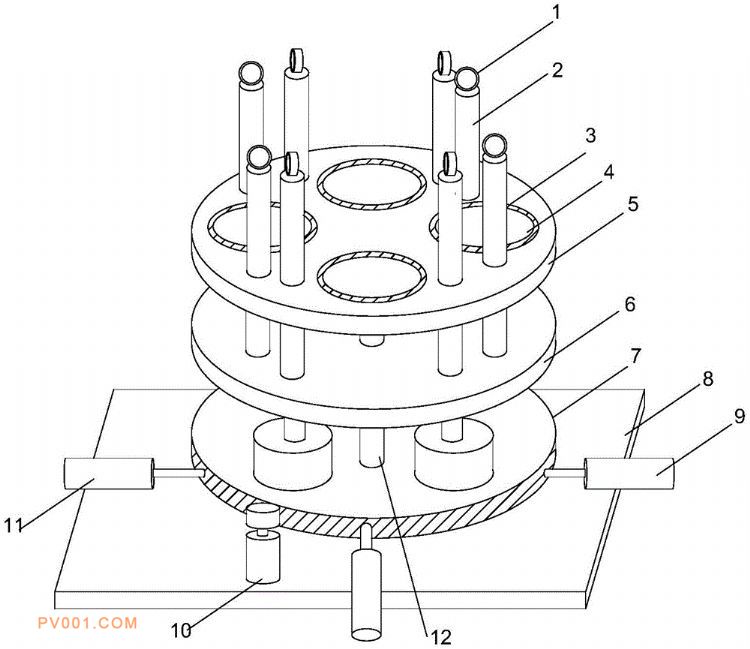

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种球阀球体加工固定机构，所述固定机构包括上托盘、中托盘和下托盘，使用的时候，将多个球阀球体放入球面槽内，每个球面槽两侧的滑动柱上端的固定环穿入一根压杆，且压杆穿过球体的球体孔，都安装好后，启动顶升气缸，将压杆下压，对球体进行固定，固定好后，限位气缸的活塞杆插入固定孔内，进行限位，从而进行加工；每个球面槽的位置正好经过铣孔机的铣刀下方，待一个加工完毕后，驱动电机旋转带动下托盘旋转，从而带动球面槽旋转，进行下一个产品的加工，能够连续加工加工多个，效率较高；另外，此种固定结构，固定的比较结实，有效避免加工的时候球体移动。
