【专利】一种矿用液压式注浆泵(专利号:201920912981.5)

专利号：201920912981.5
专利状态：有权
专利类型：[实用新型]
专利申请人：临沂矿业集团菏泽煤电有限公司
专利分类号：F04B15/02(20060101)

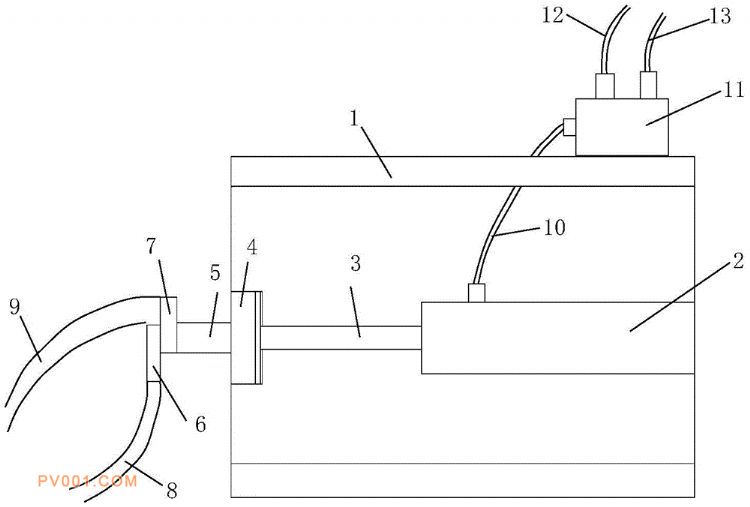

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种矿用液压式注浆泵，注浆泵与钻机相连，注浆泵包括主体框架，主体框架内设置有液压油缸，液压油缸包括缸体，缸体内设置有活塞杆，主体框架的内前端设置有腔体，活塞杆的前端伸入到腔体内，并设置有活塞片。腔体的前端通过管路连接有吸浆阀组和排浆阀组，吸浆阀组连接有吸浆管，排浆阀组连接有排浆管。液压油缸通过管道连接有多路阀，多路阀上设置有两路油管，两路油管分别与钻机相连。钻机的操作台上设置有操作把手，操作把手通过两路油管和多路阀进行液压油缸的进出油操作。该注浆泵通过钻机的液压系统为液压式注浆泵提供源动力，通过钻机的操作把手前推和后拉，带动液压油缸的活塞杆前进和后退，完成吸排浆操作，结构简单。
