【专利】一种自动针阀控制器(专利号:201911421377.3)

专利号：201911421377.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安古鲸电子技术有限公司
专利分类号：G05B19/04(20060101)

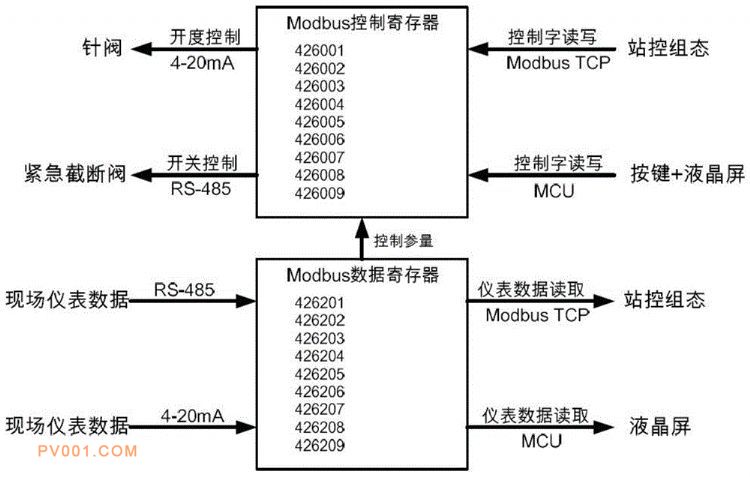

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种自动针阀控制器，包括主控板与人机交互模块，主控板功能包括：采集现场数据、解算控制算法以及输出控制状态，人机交互模块用于显示现场仪表数据与设置现场参数，主控板与人机交互模块使用Modbus TCP协议通讯；人机交互模块的操作系统架构采用uCOS II嵌入式操作系统架构，人机交互模块设有Modbus控制器寄存器和Modbus数据寄存器；主控板设有外接接口、液晶屏和键盘，外接接口采集现场仪表数据，液晶和键盘读写Modbus控制器寄存器和显示实时Modbus数据寄存器的数据；控制器有生产实时监控和远程开关井控制功能，通过不同控制策略控制针阀的自动开度。设计开放平台，具备兼容性、人机交互、低功耗和抗干扰性能，实现生产实时监控和远程自动开关井控制功能。
