【专利】一种喷射阀及其加热导流装置(专利号:201920792910.6)

专利号：201920792910.6
专利状态：有权
专利类型：[实用新型]
专利申请人：安兴精密(深圳)有限公司
专利分类号：B05C5/00(20060101)

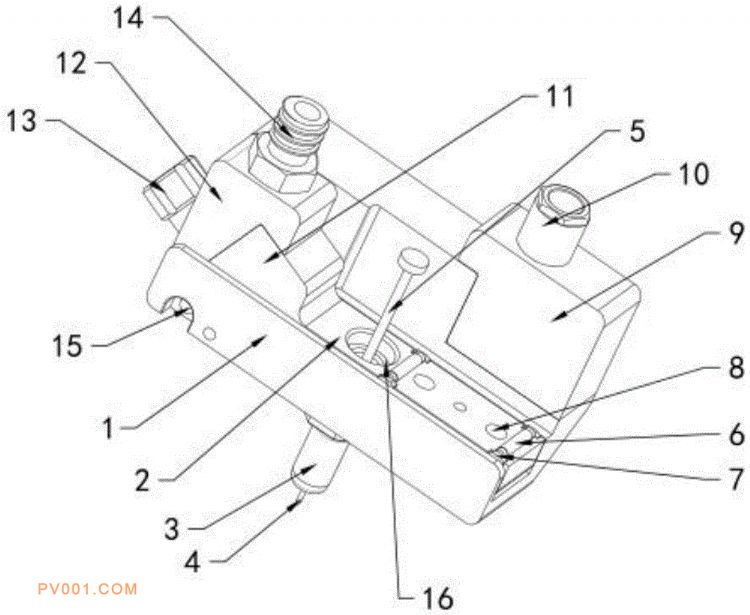

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型实施例公开了一种喷射阀及其加热导流装置，涉及点胶设备技术领域。包括导流座、加热座、撞针、喷嘴座、喷嘴和喷嘴帽，喷嘴包括由上至下一体连接的第一固定座、第二固定座和喷嘴主管，第二固定座的外径大于喷嘴主管的外径，喷嘴内开设有喷胶孔，喷胶孔的上部直径大于下部直径形成一个喷胶内径台阶，喷胶内径台阶位于喷嘴主管的下端内侧。喷嘴外径和喷胶孔均采用上大下小台阶过渡的方式，缩小喷嘴所占用的空间，而且喷胶内径台阶位于喷嘴主管的下端内侧，缩小喷胶孔下端最细部分的长度，确保喷嘴加长的情况下，出胶孔最细部位的长度适中，从而解决胶打不出或挂胶的现象，喷嘴加长后可以伸到更深处点胶。
