【专利】一种用于低温环境中的自泵式喷油内循环散热电机(专利号:201911346399.8)

专利号：201911346399.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国科学院声学研究所
专利分类号：H02K9/197(20060101)

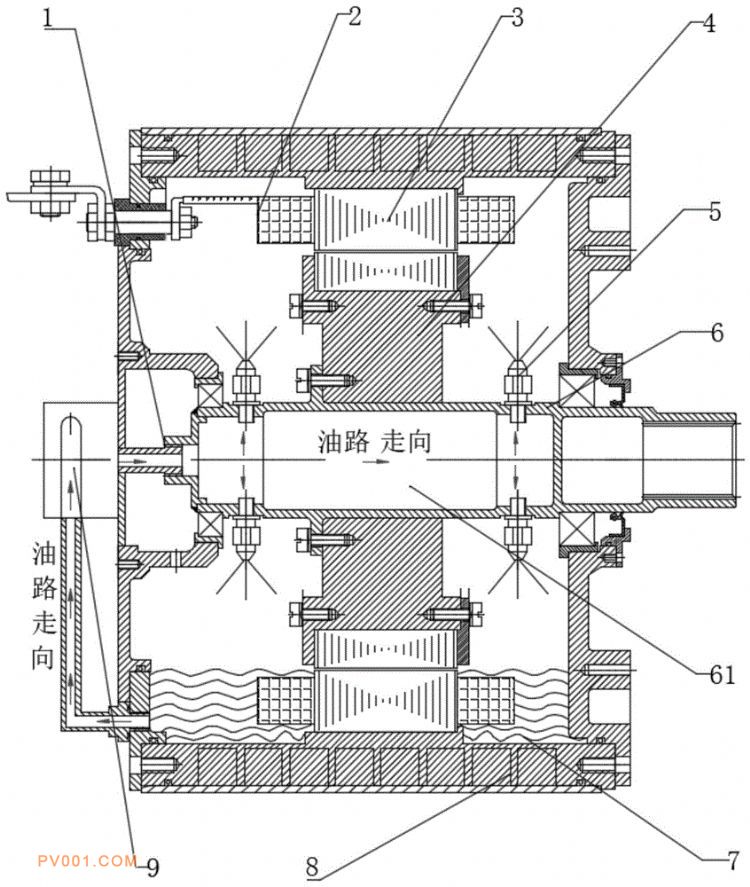

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种用于低温环境中的自泵式喷油内循环散热电机，所述电机包括：电机壳体(8)、定子绕组(2)、定子铁芯(3)、转子(4)和转子轴(6)，还包括：油泵(9)、喷油嘴(5)和冷凝油液(7)；所述转子轴(6)为部分中空结构，一端是动力输出端以驱动电机负载，通过轴承的轴向定位与电机壳体(8)连接，另一端与油泵(9)通过花键结构(1)连接；所述转子轴(6)上设置喷油嘴(5)；所述油泵(9)的出油口沿轴向设置，进油口连通电机底部；所述冷凝油液(7)存储在电机底部。本发明减少了电机油冷对系统的外部需求，又获得了喷油冷却的好处，功率损失小、冷却效果佳，能够适应要求电机重量小、体积小的场合。
