【专利】泊车制动(专利号:201880055793.3)

专利号：201880055793.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：威伯科有限公司
专利分类号：B60T13/40(20060101)

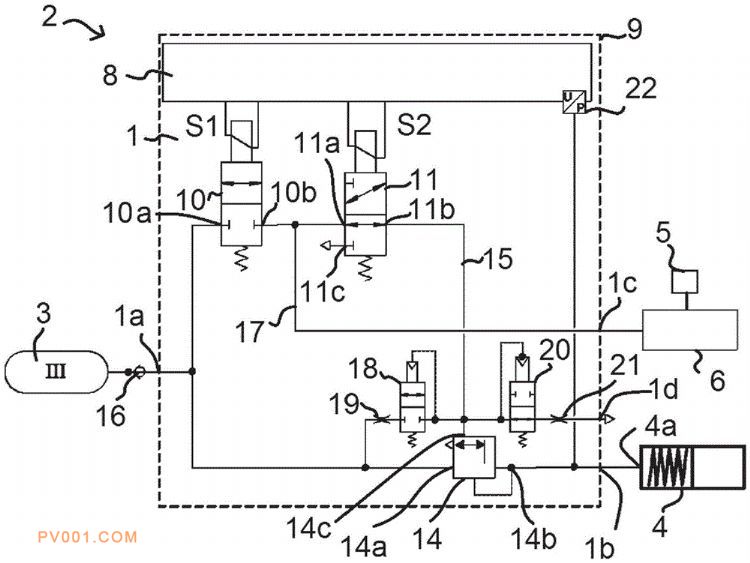

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种泊车制动?阀装置(1)，其用于操控电子气动制动系统(2)内的弹簧蓄能驻车制动器(4)，其中，电子气动泊车制动?阀装置(1)具有：用于联接至压缩空气供给部(3)的压缩空气输入端(1a)；用于操控弹簧蓄能驻车制动器(4)的泊车制动输出端(1b)；用于操控挂车制动系统(5)的挂车控制阀(6)的挂车控制输出端(1c)，其中，挂车控制输出端(1c)是能供气的，以便松开挂车制动系统(5)；继动阀预控区域(15)和能通过继动阀预控区域(15)操控的继动阀(14)，继动阀在其操作位置中使压缩空气输入端(1a)通至泊车制动输出端(1b)并且在其非操作位置使泊车制动输出端(1b)排气；用于操控挂车控制输出端(1c)的TCV预控区域(17)；能利用第一和第二电控信号(S1、S2)操控的进气和连接阀(10)，用于TCV预控区域(17)和继动阀预控区域(15)的供气和分离，其中，通过仅调节进气阀(10)和连接阀(11)能够调节出如下状态：行驶状态，其中，泊车制动输出端(1b)供气并且挂车控制输出端(1c)供气；泊车状态，其中，泊车制动输出端(1b)排气并且挂车控制输出端(1c)排气；挂车控制状态，其中，泊车制动输出端(1b)排气并且挂车控制输出端(1c)供气。
