【专利】光纤放大器的泵浦光回路结构(专利号:201911385721.8)

专利号：201911385721.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：无锡市德科立光电子技术有限公司
专利分类号：H01S3/067(20060101)

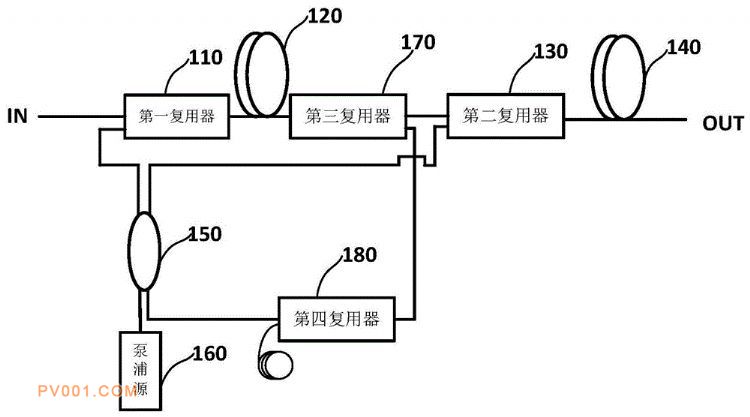

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供一种光纤放大器的泵浦光回路结构，包括：第一复用器的信号端接信号输入端IN，公共端接第一铒纤一端；第一铒纤另一端接第三复用器的公共端，第三复用器的信号端接第二复用器的信号端，第二复用器的公共端接第二铒纤一端，第二铒纤另一端接信号输出端OUT；泵浦源接泵浦分光器的一个泵浦端，泵浦分光器的两个分光端分别接第一复用器的泵浦端、第二复用器的泵浦端；第三复用器的泵浦端接第四复用器的公共端，第四复用器的泵浦端接泵浦分光器的另一个泵浦端；第四复用器的信号端接绕数圈小圈的光纤。本发明可以提高泵浦利用效率，获得更高的输出。
