【专利】带膜的双座阀(专利号:201880049234.1)

专利号：201880049234.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：基伊埃图亨哈根有限公司
专利分类号：F16K1/44(20060101)

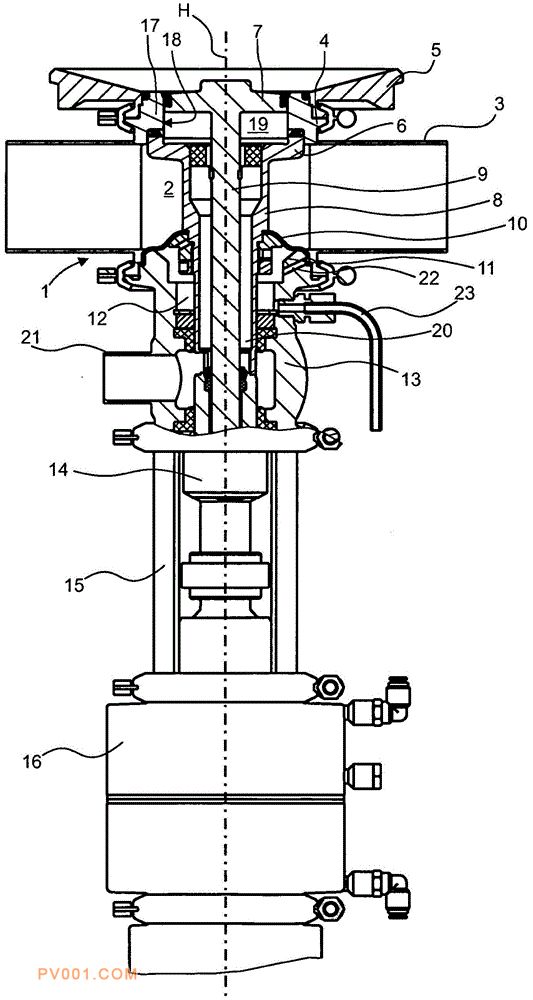

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种双座阀，所述双座阀具有：壳体(1)，所述壳体具有第一接头(3)、第二接头(4)和设置在第一接头(3)和第二接头(4)之间的通路(17)，所述通路带有通路壁(18)；第一阀盘(6)和第二阀盘(7)，它们设置在壳体的阀内腔(2)中；与第一阀盘连接的空心杆(8)；阀杆(9)，所述阀杆与第二阀盘连接并且设置成穿过空心杆；第一阀座和第二阀座；驱动器(16)，所述驱动器设置成用于操作至少一个阀盘；朝向驱动器(16)的壳体开口(11)；在双座阀的关闭位置中在通路内构成的泄漏腔(19)，所述泄漏腔通过第二阀盘密封，并且空心杆具有泄漏通道，所述泄漏通道在泄漏腔与一个壳体部分之间建立流体连通，并且在第二阀盘与通路壁之间能构成具有横截面的清洁间隙，并且泄漏通道具有比所述横截面大的通道横截面，所述壳体开口用膜(10)密封，该膜将所述壳体部分与阀内腔分开，并且在通路中构成出口轮廓，第一阀盘的一个部段在双座阀的关闭位置中至少部分地容纳在所述出口轮廓中，所述部段限定第一阀盘的凹部，第二阀盘在双座阀的打开位置中至少部分地容纳在所述凹部中。
