【专利】一种多功能检漏管阀系统(专利号:201911361347.8)

专利号：201911361347.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国工程物理研究院材料研究所
专利分类号：G01M3/02(20060101)

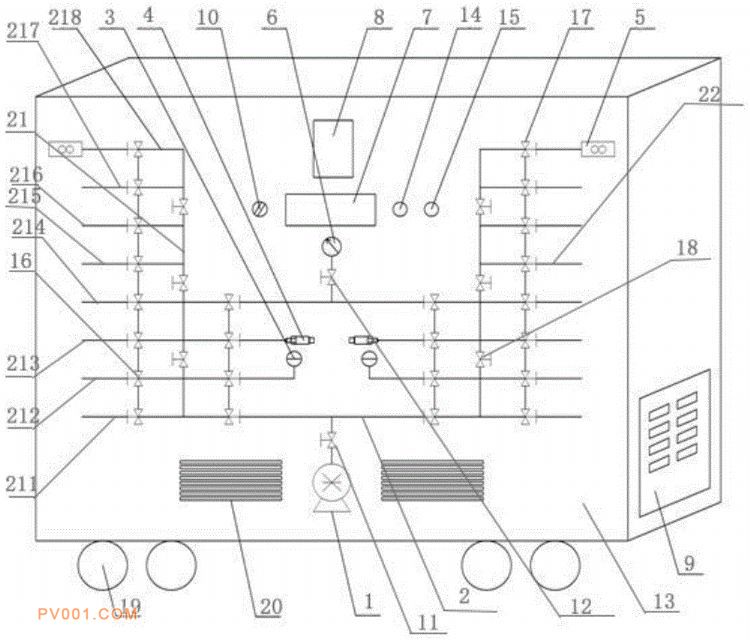

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种多功能检漏管阀系统，包括真空泵，与真空泵管路连接且与外部被检器件连接的管阀机构，分别与管阀机构连接的真空计、压力传感器、流量控制器和压力显示表，与压力传感器连接的压力数据采集仪，与真空泵连接的真空显示二次仪表，分别与真空泵、真空计、压力传感器、流量控制器、压力显示表、压力数据采集仪和真空显示二次仪表连接的控制电路板，与真空泵连接的真空泵启动指示灯和真空泵停止指示灯，控制电路通断的电源开关，安装于管路上的第一手动阀门，安装于压力显示表与管阀机构连接管路上的第二手动阀门，以及用于安装上述部件的检漏管路柜。本发明有可进行多种方法检测、提供多气路检测、进行气体浓度含量配比的优点。
