【专利】一种新能源汽车用电驱动冷却系统线性电磁铁阀控制装置(专利号:201911421204.1)

专利号：201911421204.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：东风汽车集团有限公司
专利分类号：F16K31/64(20060101)

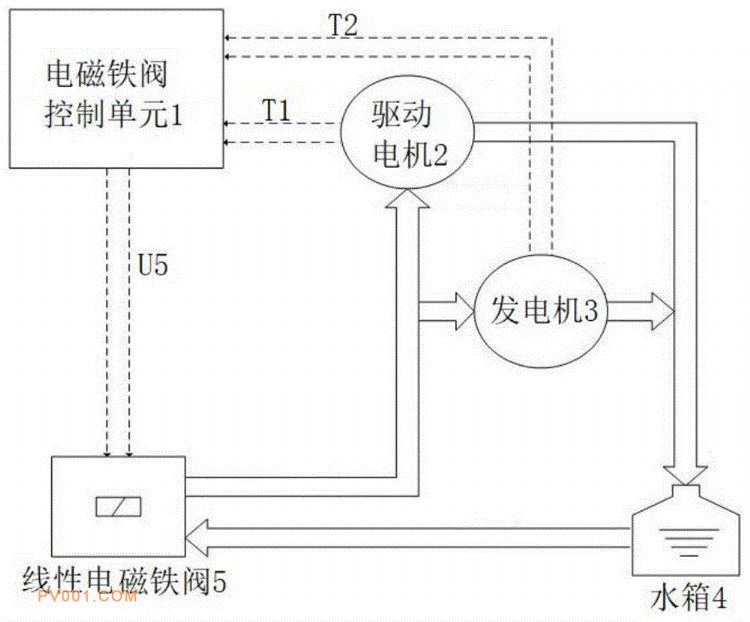

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种新能源汽车用电驱动冷却系统线性电磁铁阀控制装置。它包括电磁铁阀控制单元、驱动电机、发电机、水箱和线性电磁铁阀，电磁铁阀控制单元包括微处理器用于根据接收的温度数据判断需要对线性电磁铁阀进行控制时，根据温度数据及电流数据确定线性电磁铁阀的控制电流；温度采样模块用于采集驱动电机和发电机的冷却液温度；电流采样模块用于采集线性电磁铁阀的实际电流；电磁铁驱动模块用于根据接收的控制电流控制线性电磁铁阀的开度。本发明满足电驱动系统对冷却系统中线性电磁铁阀的控制要求，在外部环境、电压、电驱动系统温度、工作工况等控制参数的波动的情况下，实现对电驱动冷却系统线性电磁铁阀的电流和振颤电流的精确控制。
