【专利】一种真空自动阀(专利号:201911276939.X)

专利号：201911276939.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：合肥宁泰真空设备有限公司
专利分类号：F16K31/04(20060101)

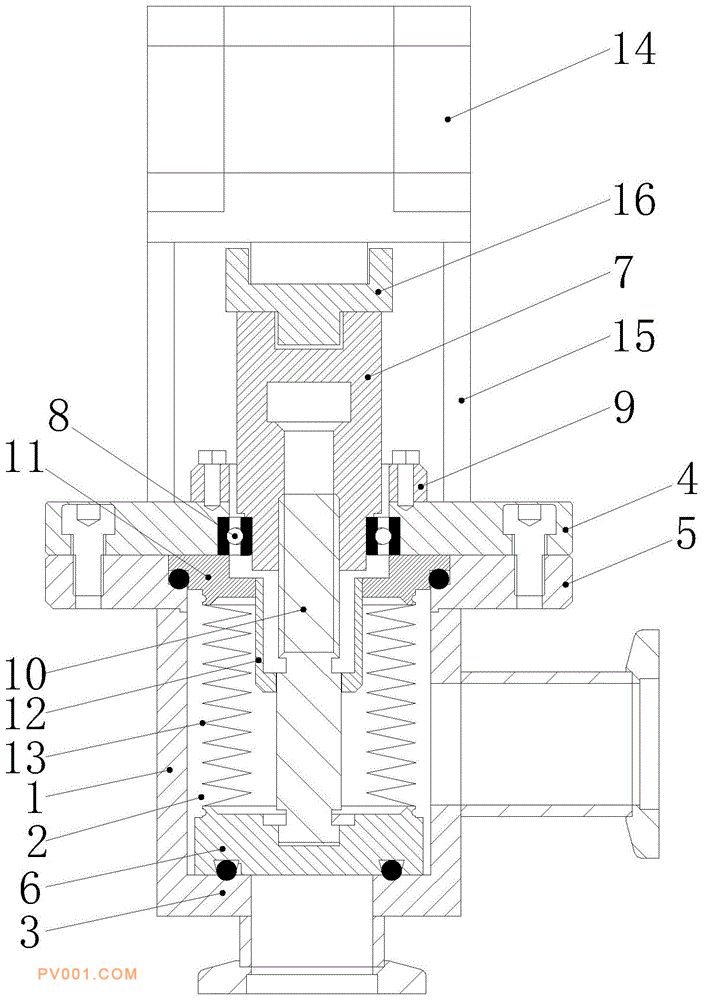

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种真空自动阀，属于阀门领域，包括真空阀本体和步进电机，真空阀本体包括阀体，阀体包括中空阀腔，中空阀腔下端设置有阀座、上端连接有阀盖，阀体侧壁设置有流体出口；中空阀腔内设置有与阀座密封配合挡板；阀盖上可转动连接有轴套，轴套内螺纹连接有阀杆，阀杆下端与挡板固定连接；阀盖与阀体之间有压装有固定压环，固定压环上连接有导向套，导向套与阀杆外壁相适配的下端内壁为非圆形；阀杆外套设有金属波纹管，金属波纹管上端固定在固定压环底面、下端固定在挡板顶面；步进电机固定连接在阀盖上，步进电机上固定有传动套，传统套通过其下端的方形连接部与轴套连接。本发明不但结构简单、成本低，而且方便控制、断电不会失效。
