【专利】一种无密封无泄漏直驱液环真空电泵(专利号:201911426484.5)

专利号：201911426484.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：兴城市水泵制造有限公司
专利分类号：F04C25/02(20060101)

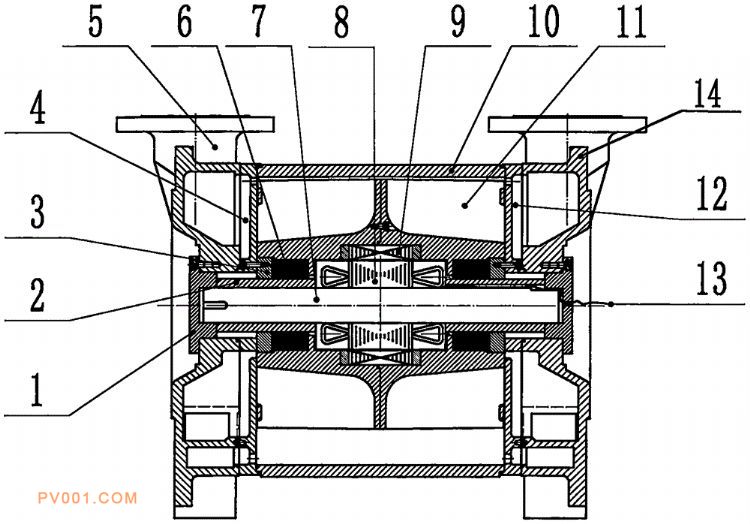

专利摘要：公开（公告）日:2020-04-17摘要:一种无密封无泄漏直驱液环真空电泵包括定子和转子两部分；所述的转子由叶轮、电机转子、轴瓦组成，所述的电机转子固定在叶轮内的中心部位，轴瓦镶嵌在叶轮内侧两端；所述的定子由泵体、分配盘甲、分配盘乙、左泵盖、右泵盖、推力盘、轴套、轴端盖、泵轴、电机定子组成，所述的分配盘甲、分配盘乙上分别固定有推力盘，泵轴的中部装有电机定子，电机定子两侧的泵轴上固定套有轴套，轴套上分别套有推力盘和轴瓦，固定在左泵盖、右泵盖上的轴端盖分别支撑泵轴的两端。由于电机转子直接带动叶轮旋转，节约了材料，减小了体积，无有泄漏现象发生，生产成本低，工作效率高。适用于有毒、有害、易燃易爆或希贵气体的吸排，也可以做为压缩机使用。
