【专利】全自动排气卸荷阀(专利号:202010038545.7)

专利号：202010038545.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：南京罗纳防务装备有限公司
专利分类号：F16K17/04(20060101)

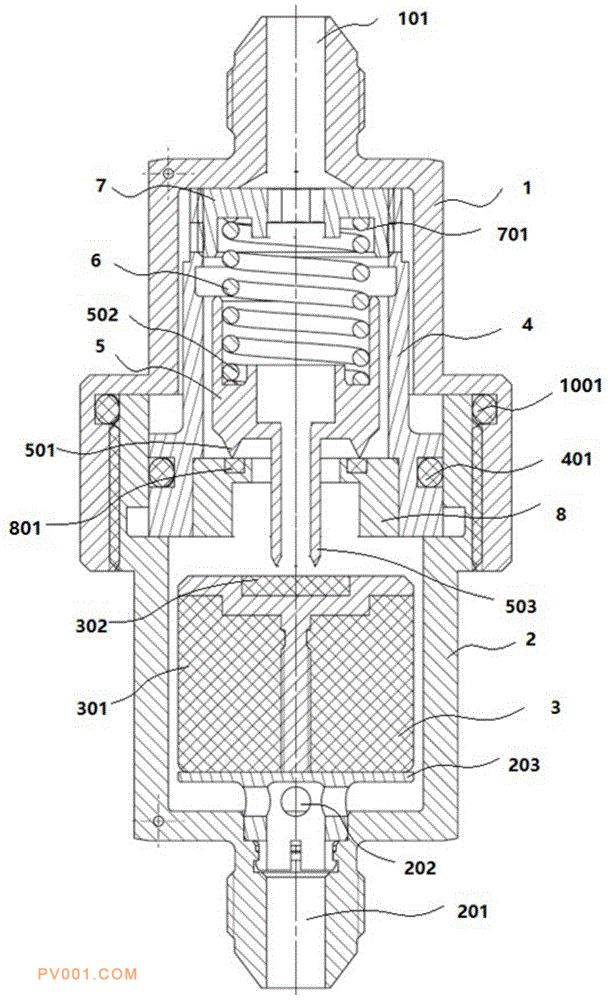

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种全自动排气卸荷阀，包括上壳体和与上壳体相连的下壳体；下壳体底部设有进口管，上壳体顶部设有出口管，上壳体内部和下壳体内部为空腔结构，所述下壳体的空腔内设有一浮子组件；上壳体空腔内设有一排气卸荷阀装置，排气卸荷阀装置包括固定在上壳体与下壳体之间的卸荷阀座体，分别设在卸荷阀座体内上下两端的弹簧座和卸荷阀门座，卸荷阀门座设有一排气卸荷阀，在排气卸荷阀与弹簧座之间设有一弹簧，所述排气卸荷阀通过卸荷阀门座分为压缩部和开合部，压缩部实现与弹簧的连接，开合部实现与浮子组件的接触分离。本发明通过浮子结构的设计实现全程不漏油，结构简单，不需要在加补油时专门打开设备舱，增添无谓的工作量。
