【专利】压差调节阀和燃料电池的反应物供给系统(专利号:201911134858.6)

专利号：201911134858.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国第一汽车股份有限公司
专利分类号：F16K17/06(20060101)

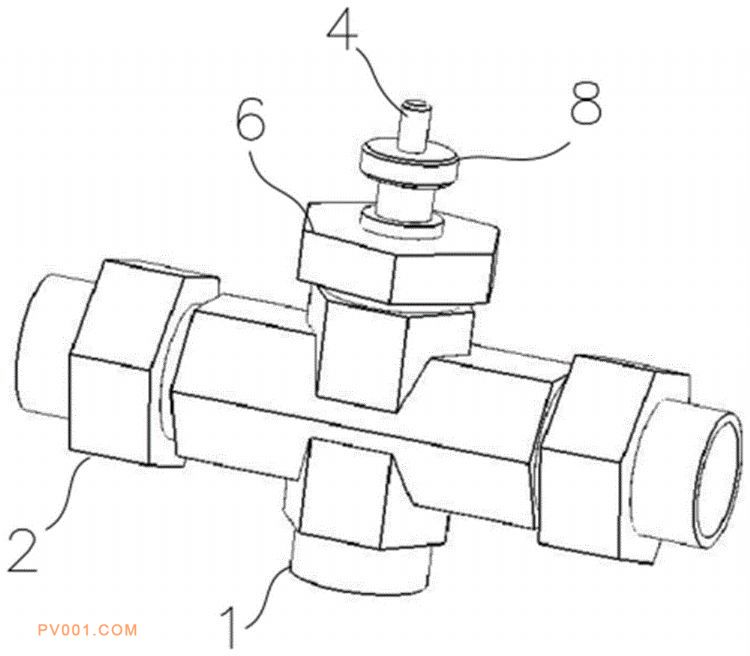

专利摘要：公开（公告）日:2020-04-17摘要:本发明属于汽车燃料电池技术领域，公开了一种压差调节阀和燃料电池的反应物供给系统，压差调节阀包括主阀体、堵头、阀针和调节组件，主阀体的内部设有阀针活动腔和控制腔，阀针活动腔的两端设有第一通气孔；堵头设置在第一通气孔的外侧，堵头设有第二通气孔；阀针沿横向可活动地设置在阀针活动腔中，阀针的两端从第一通气孔凸出并可选择地密封第二通气孔；调节组件包括调节滑块和弹性拨片，燃料电池的反应物供给系统具有该压差调节阀。有益效果：弹性拨片的第一端与调节滑块的间距不同，进而使弹性拨片的可摆动长度不同，进而使阀针需要克服弹性拨片的弹力不同。
