【专利】一种高压大通径小扭矩手动平板阀(专利号:201911332407.3)

专利号：201911332407.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏政轩石油机械股份有限公司
专利分类号：F16K3/02(20060101)

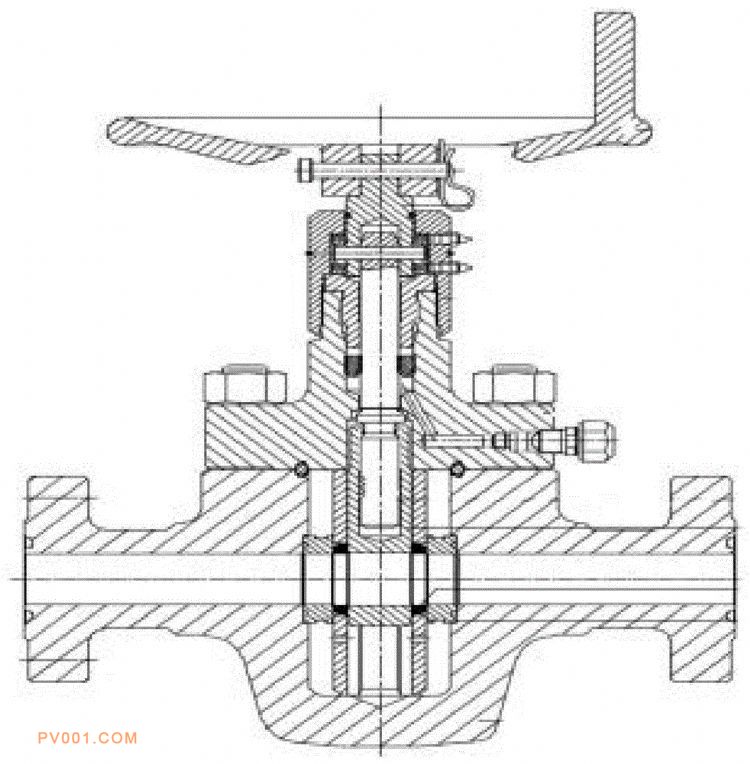

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供一种高压大通径小扭矩手动平板阀，涉及石油机械领域。包括阀体、主阀板、阀杆以及驱动阀杆的手轮，在平板阀的主阀板顶部开槽并固定一个小阀板，具体的，在主阀板的顶部开槽内设置主阀板内部元件，同时在主阀板的侧面钻两个与开槽连通的透气孔，在主阀板的顶部设置控制主阀板内部元件行程的挡块。发明增加了小阀板、小阀板密封块、小阀座、小阀座密封圈、小固定块，由于阀杆是通过螺纹连接于小阀板，而小密封块面与小阀座面的粗糙度较好，所以两面在接触时既能保证密封，同时由于接触面积小，阀杆在带动小阀板进行螺纹传动时受的力较小，故在整个阀门操作开关时产生的力矩也较小。
