【专利】一种杆式气举采油装置及气驱抽油泵(专利号:202010102143.9)

专利号：202010102143.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：山东威马泵业股份有限公司
专利分类号：E21B43/00(20060101)

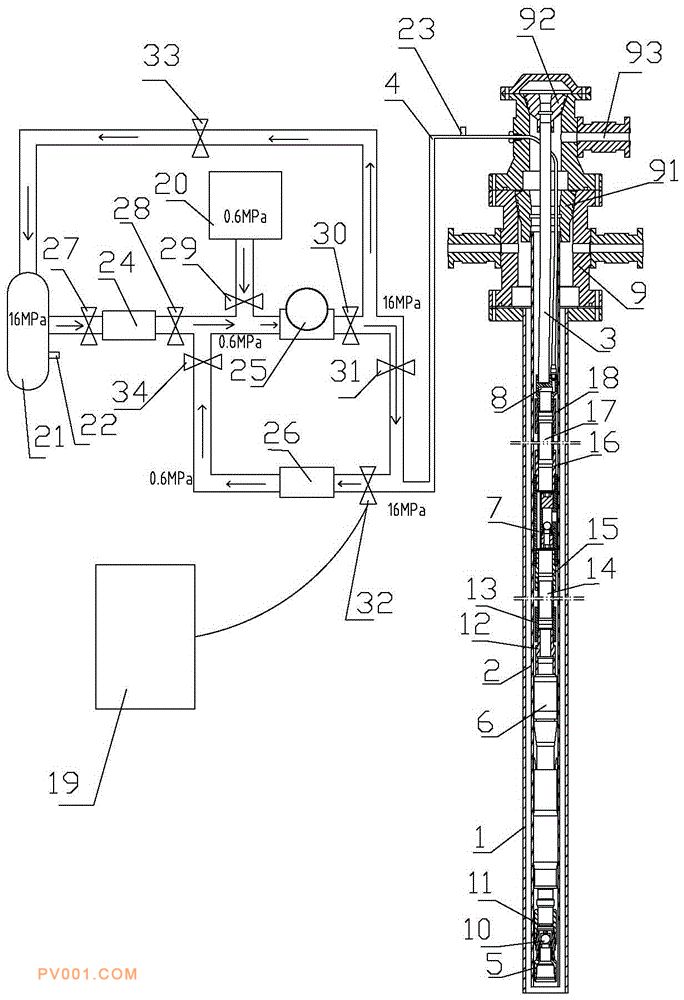

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种杆式气举采油装置及气驱抽油泵，包括气体驱动装置、井口固定装置、套管、油管和抽油杆；其特征在于：井口固定装置腔内的设有与油管连接的油管悬挂器，井口固定装置的上部设有泵筒悬挂器，泵筒悬挂器与抽油杆连接，油管悬挂器和泵筒悬挂器之间的空腔与出油管相连通，也与油管的内腔相连通；抽油杆的下端固定设有气驱抽油泵，气驱抽油泵设置在油管腔内；气体驱动装置的输气管的出气口与气驱抽油泵相连接，以驱动气驱抽油泵工作。本发明故障率低，降低了维修作业成本；适用于小井眼、低排量油井的生产，提高了气举效率。
