【专利】阀门上轴孔密封结构(专利号:201911417318.9)

专利号：201911417318.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津富赛克流体控制设备有限公司
专利分类号：F16K1/226(20060101)

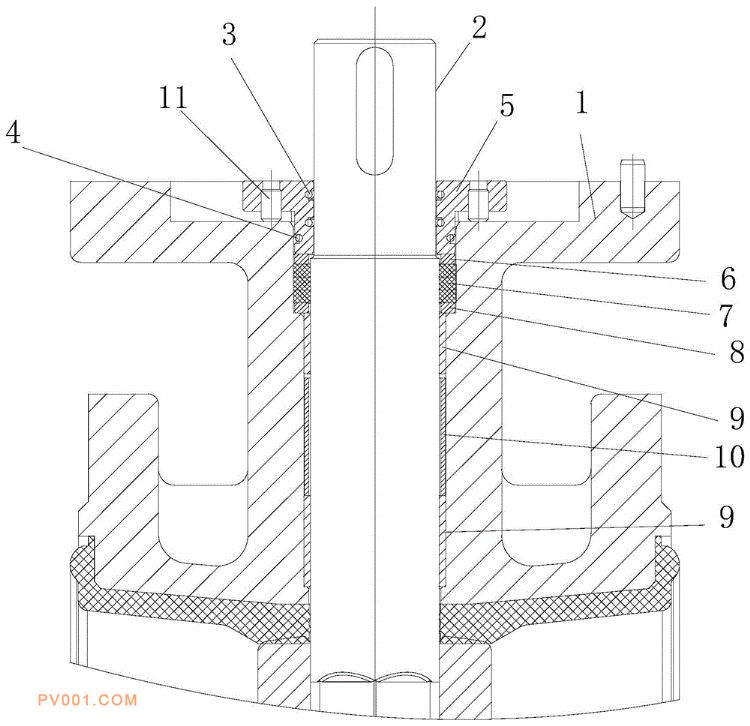

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及蝶阀技术领域，尤其涉及一种阀门上轴孔密封结构，包括阀体、阀轴、第一O形圈、第二O形圈、压盖、填料压环、填料、填料垫、支撑轴套、间隔套以及调整螺栓；所述第一O形圈设置在所述压盖的内侧壁上，所述第二O形圈设置在所述压盖的外侧壁上，所述压盖套在阀轴上并压入到阀体上部的上轴孔内，在上轴孔的填料函中用填料压环和填料垫将填料夹紧，并用压盖压紧，所述压盖上环周均匀连接有若干个所述调整螺栓，调整螺栓的下部阀体的顶部配合，所述支撑轴套为两个，设置在填料函的下部，两个支撑轴套之间通过所述间隔套分开。本装置通过在压盖上设置两个O形圈，将阀轴和阀体进行密封，保证了上轴孔处的密封。
