【专利】一种自适应除尘插板阀(专利号:201911120647.7)

专利号：201911120647.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：华侨大学
专利分类号：F16K3/30(20060101)

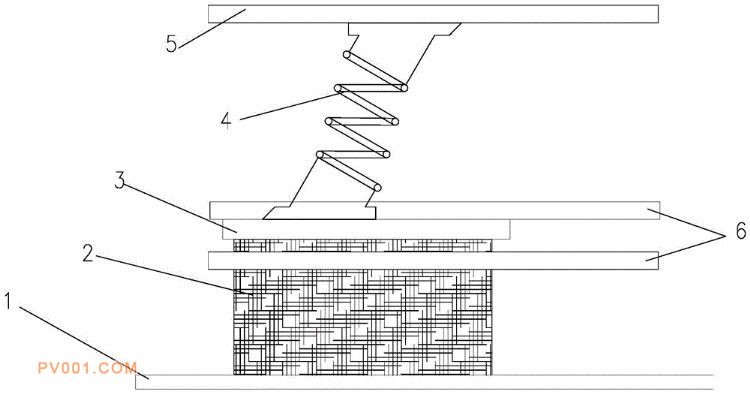

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供了一种自适应除尘插板阀，包括：插板、载料板和顶部盖板；插板和载料板中间设有依次排列的三重除尘结构；载料板的上下两侧设有导轨，导轨上下间隙大于载料板的厚度；载料板与顶部盖板中间设有按一定角度预紧的弹簧装置；插板与阀杆连接，阀杆末端设有带动插板平移的手轮；插板移动至关闭位置时，载料板和上侧的导轨接触，弹簧装置为松释状态，三重除尘结构没有形变；插板由关闭位置平移移动时，三重除尘结构带动载料板同向平移，弹簧装置被压缩，产生的弹性复位力带动载料板与下侧的导轨接触，三重除尘结构受压力后形变，与插板紧密接触。上述的自适应除尘插板阀，在保留原有防尘效果的前提下，解决了插板在开关过程中的卡涩问题。
