【专利】一种双头螺旋螺杆及采用该螺杆的双螺杆泵和干式真空螺杆泵(专利号:201810494216.6；108443145B)

专利号：201810494216.6;108443145B
专利状态：有权
专利类型：[发明授权]
专利申请人：天津华科螺杆泵技术有限公司
专利分类号：F04C18/16(20060101)

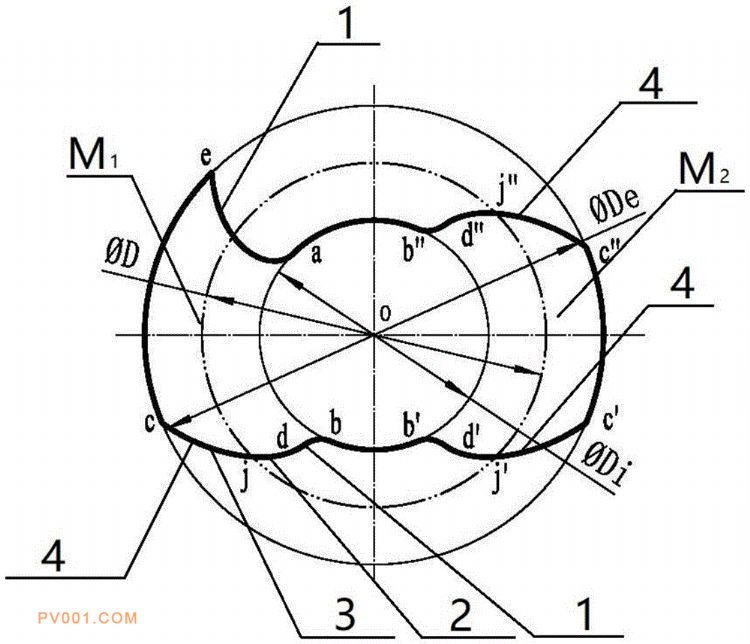

专利摘要：公开（公告）日:2020-04-21摘要:本发明的目的在于提供一种双头非对称齿形螺杆，以及采用该螺杆设计制造的双螺杆泵和干式真空螺杆泵。本发明的技术方案为：一种双头螺旋螺杆，双头螺杆的一个齿为非对称齿，另一个齿为对称齿，非对称齿的密封边螺旋面齿形型线为伸长外摆线，传力边齿形型线为阿包摆线，对称齿的密封边与传力边的齿侧螺旋面齿形型线均为阿包摆线。阿包摆线是由伸长外摆线、阿基米德包络线与阿基米德线组成。具有该齿形型线的螺杆用于双螺杆泵，既能达到严格密封，又能保证使螺杆转子具有为零(或近似为零)的动不平衡量，适合于高的运转速度，从而保证采用本发明制造的双螺杆泵，在高压力下具有高的容积效率的同时，又能保证双螺杆泵在高转速下平稳可靠地运转。
