【专利】一种大型蝶阀在线开关盘活专用装置(专利号:202010008423.3)

专利号：202010008423.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖南湘钢工程技术有限公司
专利分类号：B25B27/24(20060101)

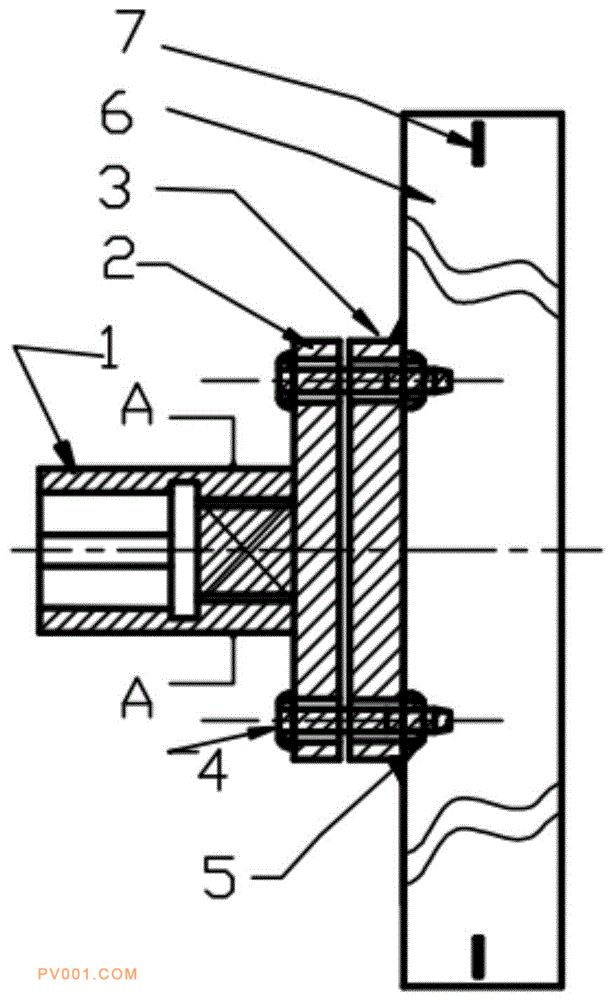

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种大型蝶阀在线开关盘活专用装置，包括盘活轴套、方头分度法兰和盘活杠杆，盘活轴套上开设有有方孔，方头分度法兰与平面分度法兰之间通过十二个螺杆固定连接，十二个螺杆之间距离相同，螺杆一端上活动铰接有螺母，方头分度法兰在偏离平面分度法兰的一侧上设有四方头，该大型蝶阀在线开关盘活专用装置，仅需3小时施工工期就可以完成在线处理大型蝶阀卡阻的设备故障的专用装置，通过设置吊环与盘活杠杆顶端之间距离在5mm以上，可以确保受力在1000kg以上，使装置可以承受200kn.m以上力矩，达到降低阀门维修成本，而且能使工艺系统快速恢复生产，大幅提高工艺系统的运行效率的效果，解决了大型蝶阀在线盘活工机具承载能力小的问题。
