【专利】超临界高性能整体锻造软硬双密封封闭阀(专利号:201911265261.5)

专利号：201911265261.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：南通国电阀门科技有限公司
专利分类号：F16K3/02(20060101)

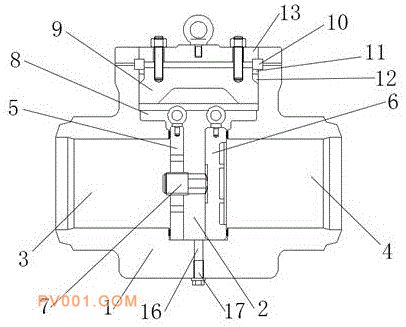

专利摘要：公开（公告）日:2020-04-17摘要:本发明一种超临界高性能整体锻造软硬双密封封闭阀，它包括阀体，阀体内设置有阀腔，阀体左端设置有阀门进口，阀体右端设置有阀门出口；所述阀腔内分别竖直设置有左闸板、右闸板，在左闸板与右闸板之间设置有阀杆，阀杆两端分别与左闸板、右闸板固定连接，并分别支撑左闸板与阀体密封接触并覆盖阀门进口，右闸板与阀体密封接触并覆盖阀门出口，左闸板上均匀分布设置有若干孔；所述阀体顶部设置供左闸板、右闸板进出阀腔的通道，通道内设置有阀盖，在阀盖与阀体之间由上之下依次设置有四开环、垫环、硬自密封环，阀盖上还设置有盖板，盖板与阀盖固定连接并压在四开环上。阀门能够承受的压力由900Lb增大至2500Lb，满足大压力工况使用需求。
