【专利】一种双向可靠截止密封的气控阀(专利号:201911182781.X)

专利号：201911182781.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天动力研究所
专利分类号：F16K1/00(20060101)

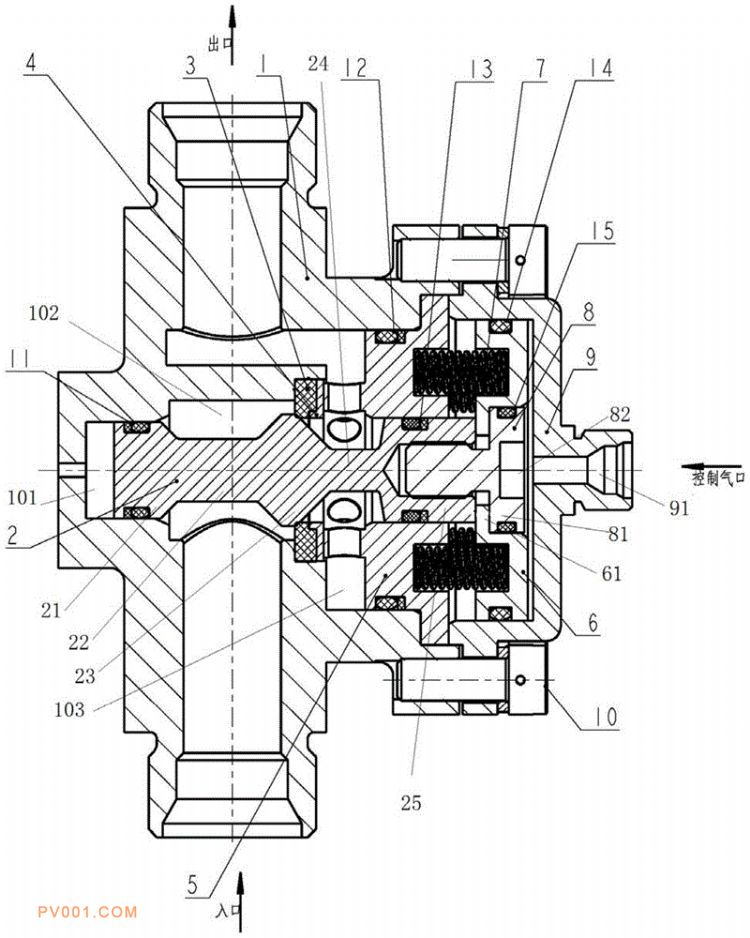

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种双向可靠截止密封的气控阀，解决现有气控阀介质压力适应性差、密封结构复杂的问题。该气控阀包括壳体、阀芯、阀座、卸荷活塞、驱动活塞、弹簧、锁紧螺钉和气腔外壳；壳体包括进口、出口和中间流道，中间流道包括依次连通的第一流道、第二流道和第三流道，阀芯设置在中间流道内，包括依次设置的第一阻断段、第二阻断段、第三阻断段、第四阻断段和第五阻断段；第一阻断段设置在第一流道内，第二阻断段、第三阻断段设置在第二流道内，第四阻断段和第五阻断段设置在第三流道内；阀座设置在第二流道内；卸荷活塞位于第三流道内；锁紧螺钉位于第三流道内；驱动活塞位于第三流道内；弹簧设置在驱动活塞和卸荷活塞之间。
