【专利】一种阀瓣研磨装置(专利号:201911371723.1)

专利号：201911371723.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：温州职业技术学院
专利分类号：B24B15/04(20060101)

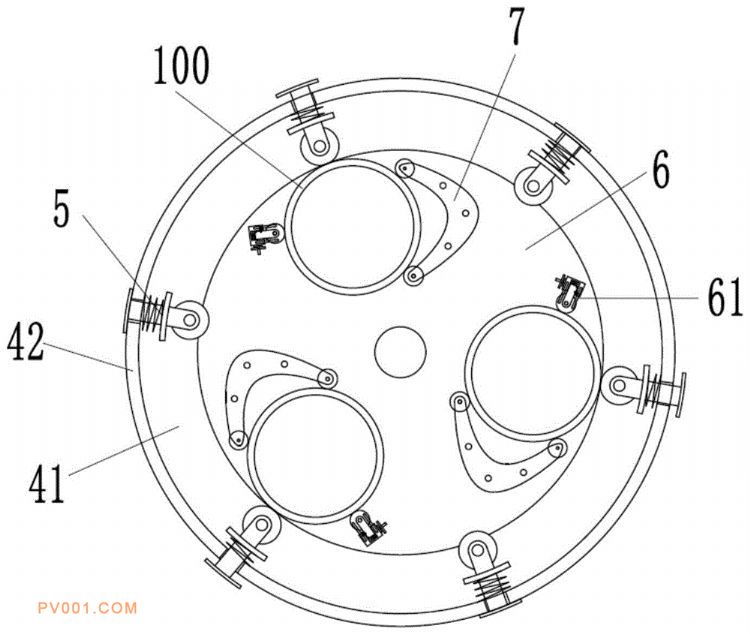

专利摘要：公开（公告）日:2020-04-17摘要:本申请提供了一种阀瓣研磨装置，包括机架、罩壳、立柱、电机、传动机构、旋转盘、固定研磨盘、若干个周向限位装置和若干个驱动装置，旋转盘设置在立柱上，且电机通过传动机构驱动旋转盘旋转；固定研磨盘固定设置在立柱上；若干个周向限位装置环形设置在固定研磨盘上，周向限位装置包括V形挡圈和浮动挡块，阀瓣被限定在V形挡圈与浮动挡块之间；若干个驱动装置环形设置在旋转盘上，浮动设置的驱动装置的摩擦轮可抵挡在阀瓣的外周上，阀瓣利用摩擦轮施加在阀瓣外周面上的摩擦力进行自转。本申请提供的阀瓣研磨装置，能够自动研磨各种尺寸规格的阀瓣和闸板的密封面、研磨效果好、且避免阀瓣、闸板受到冲击损伤。
