【专利】一种三元油井多通道组合阀(专利号:202010025303.4)

专利号：202010025303.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：牡丹江天庆石油机械设备有限公司
专利分类号：E21B34/02(20060101)

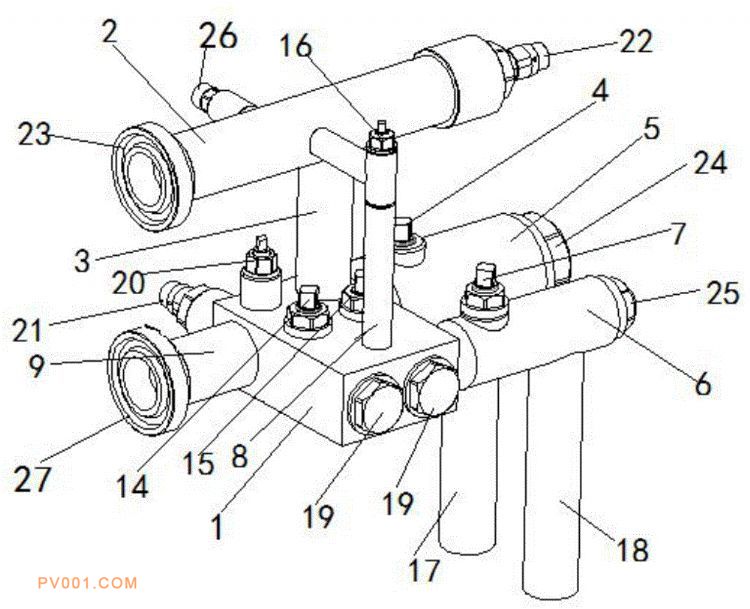

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供了一种三元油井多通道组合阀，涉及石油开采技术领域，阀块内设有油通道和掺水通道，回油汇管、回油立管、油通道及回油输出管依次连通，掺水通道上设置有进水口、和洗井水出口和掺水出口，进水管与进水口固定连接且连通，进水管上设有掺水控制总阀，为球阀，掺水立管的两端分别与掺水通道连通和回油汇管连接并连通，掺水立管上设有第一掺水阀，套管连接管与洗井水出口固定连接并连通，洗井水出口上设有洗井水控制阀，为球阀，掺水出口与油通道连通，掺水出口上设有第二掺水阀，为球阀，阀块上设有掺水通道清洁口，掺水通道清洁口上设有第一堵头。本发明中，设置第二掺水阀、掺水通道清洁口，使油或水的流通顺畅，采用球阀，开关迅速。
