【专利】一种防止蝶阀堵塞的自吹扫结构及包括蝶阀(专利号:201911279768.6)

专利号：201911279768.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：济南大学
专利分类号：济南汇邦自控仪表有限公司

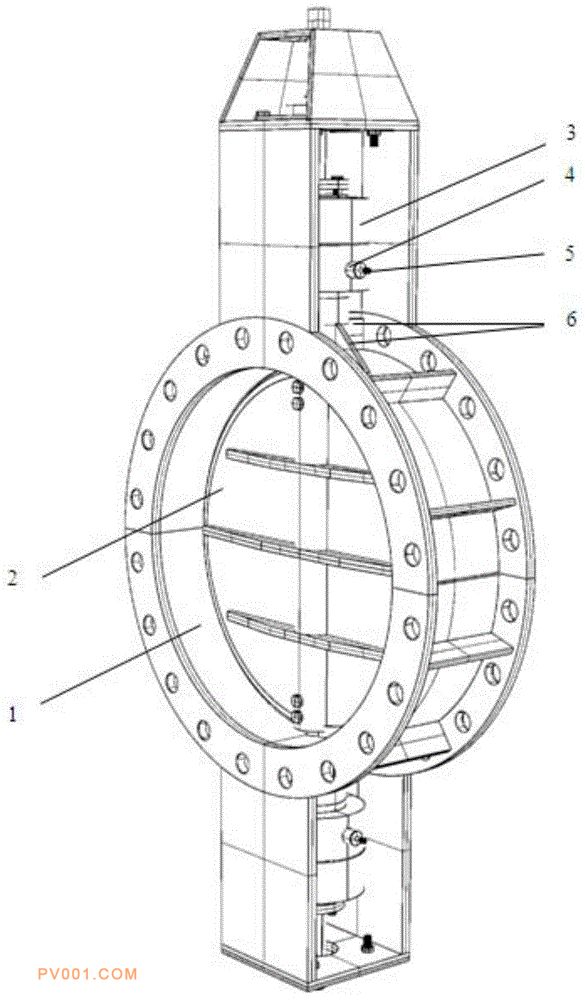

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种防止蝶阀堵塞的自吹扫结构及蝶阀，包括两个安装蝶阀阀体上、下两侧的吹扫模块；两个吹扫模块结构相同，沿着阀杆的轴线方向设置；所述的吹扫模块包括通风接头、壳体、填料压盖、填料环、填料、圆筒；所述的壳体内部为吹扫腔，壳体通过圆筒与阀体相连，圆筒顶部和底部敞口，吹扫腔与圆筒内部连通；阀杆穿过壳体、圆筒，吹扫腔的清扫气体流向阀体上的导向口，填料压盖通过螺栓固定在壳体上，填料环通过填料压盖固定；填料放置在填料函中；填料函为位于壳体顶部凹槽；壳体侧壁设有吹扫孔，吹扫孔安装有通风接头。
