【专利】一种变压器压力释放阀导油结构(专利号:201921180051.1)

专利号：201921180051.1
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波伊闵自动化有限公司
专利分类号：H01F27/14(20060101)

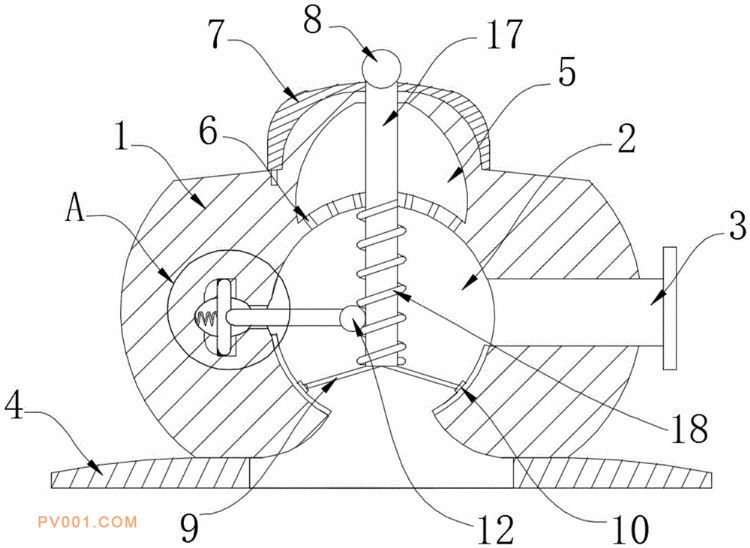

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种变压器压力释放阀导油结构，包括壳体，所述壳体中开设有球形结构的主室，壳体底部焊接有底座，所述主室的侧壁贯穿开设有导油口，所述导油口内密封连接有导油接管，所述壳体位于主室的上方开设有连接室，所述连接室外设置有阀盖，所述主室内贯穿设有阀杆，所述阀杆上套接有连接弹簧。本实用新型设置辅助装置，使得在油通过进液口进入主室内的时候，在顺时压力的作用下，推杆左移压缩复位弹簧，并在复位弹簧的复位作用下，周期性撞击阀杆，使得阀杆与阀盖和壳体之间连接处松懈，使得在油压作用下阀杆可以迅速顶出阀盖，释放气体，避免由于压力释放阀放置时间较长引起的生锈或者零件运行迟钝等问题。
