【专利】全桥和半桥功率模块混联的换流阀塔配水系统(专利号:201920981087.3)

专利号：201920981087.3
专利状态：有权
专利类型：[实用新型]
专利申请人：特变电工西安柔性输配电有限公司
专利分类号：特变电工新疆新能源股份有限公司

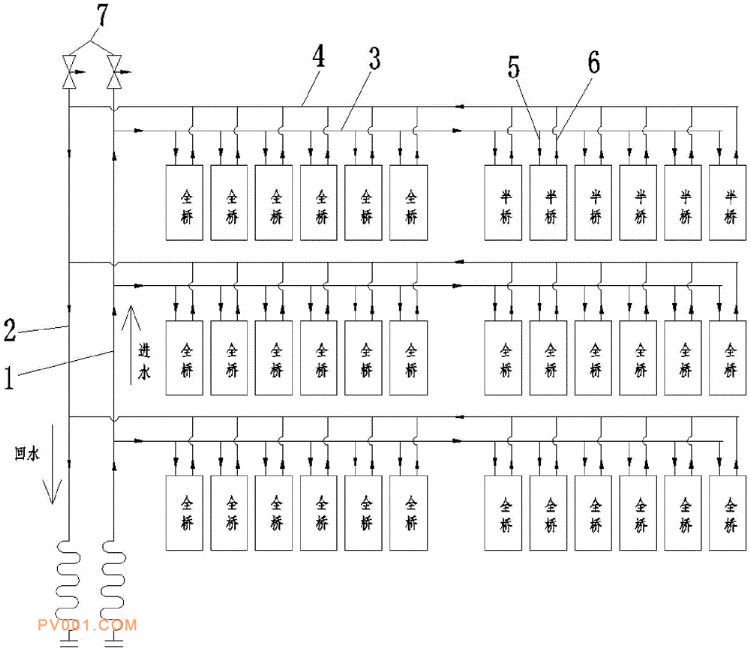

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种全桥和半桥功率模块混联的换流阀塔配水系统，主进水管路上连接有层间进水横管，主回水管路上连接有层间回水横管；全桥功率模块水冷组件和半桥功率模块水冷组件上均连接有进水支管和出水支管，进水支管的一端与层间进水横管连接，出水支管的一端与层间回水横管连接；每个全桥功率模块水冷组件的流阻等于每个半桥功率模块水冷组件的流阻。本实用新型满足了柔性直流输电技术的发展和大容量换流阀功率单元的研发需求；实现混联阀塔内全桥功率模块水冷组件和半桥功率模块水冷组件各自的冷却水流量的自动分配，全桥功率模块水冷组件和半桥功率模块水冷组件间各自的冷却水流量均匀，避免冷却水的浪费。
