【专利】一种射流泵扩散器涡流抑制结构(专利号:201921263477.3)

专利号：201921263477.3
专利状态：有权
专利类型：[实用新型]
专利申请人：长沙道源智慧流体科技有限公司
专利分类号：F04F9/00(20060101)

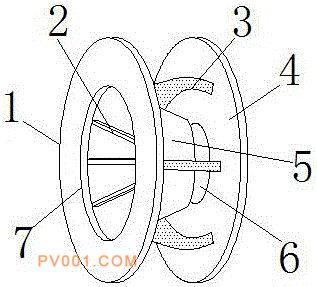

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种射流泵扩散器涡流抑制结构，包括抑制器大圆板，所述抑制器大圆板内侧一体化设置有四个等夹角分布的弧形连接板件，所述弧形连接板件远离所述抑制器大圆板的一端螺纹贯穿有固定螺栓，四个所述弧形连接板件远离所述抑制器大圆板的一端均贴合有小圆板。本实用新型由于在抑制器大圆板内侧一体化设置有四个等夹角分布的弧形连接板件，小圆板靠近扩散中管的一侧一体化设置有半圆形导流罩，半圆形导流罩可将流体分散到各个方向，并且被弧形连接板件分隔起来，进一步避免产生涡流和回流情况。
