【专利】一种上出风式热泵烘干系统(专利号:201921210927.2)

专利号：201921210927.2
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞市科信新能源设备有限公司
专利分类号：F26B9/06(20060101)

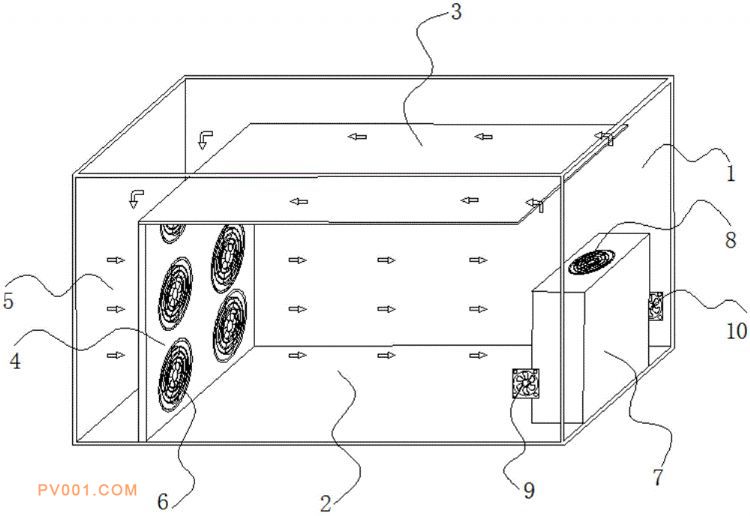

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了上出风式热泵烘干系统，包括烘干室，烘干室的下层为烘干区域，上层为送风区域；烘干区域的一端设置有风墙，风墙与烘干室的墙壁之间留有与送风区域相对应的送风空间，风墙均匀分布设置有若干风机，烘干区域的另一端设置有热泵烘干机，热泵烘干机的后侧紧挨着烘干室的墙壁，热泵烘干机的出风口位于上侧，并与送风区域相对应，热泵烘干机的进风口位于前侧，并与烘干区域相对应；热泵烘干机形成的烘干热风从上侧的出风口排出，依次经过送风区域、送风空间后，被风墙的风机抽送入烘干区域对放置于烘干区域的物料进行烘干，经过烘干区域后形成的烘干回风从热泵烘干机的进风口进入热泵烘干机进行制热，再次形成烘干热风，形成循环。
