【专利】一种连锁铠装潜油泵电缆断带自动检出机构(专利号:201921697430.8)

专利号：201921697430.8
专利状态：有权
专利类型：[实用新型]
专利申请人：合肥天琴机电有限公司
专利分类号：H01B13/26(20060101)

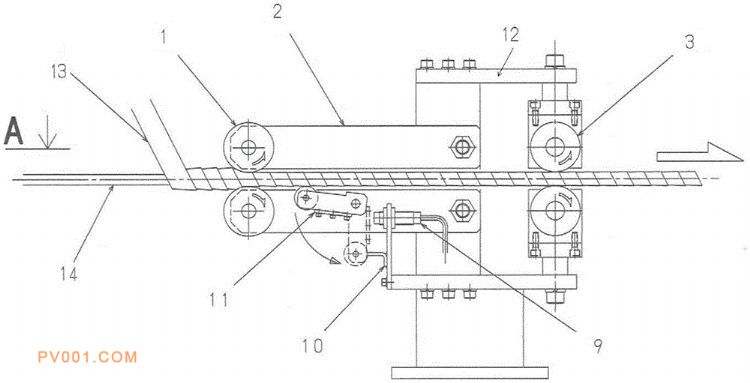

专利摘要：公开（公告）日:2020-04-21摘要:一种连锁铠装潜油泵电缆断带自动检出机构，本实用新型涉及连锁铠装潜油泵电缆生产检测技术领域，强磁滚轮的前后两端通过铜套旋接在前后两个铝合金摇臂的端部，前后两个铝合金摇臂之间连接有铁板，前后两个铝合金摇臂的另一端均套接在摇臂支撑轴上，且与套接于摇臂支撑轴上的轴套连接固定，摇臂支撑轴的前后两端分别固定在下方的前后两个前压辊支撑臂上；下方的前压辊支撑臂下方的机架上利用支架固定有接近开关，且接近开关外侧的机架上固定有挡铁。解决因操作者无法即时发现断带导致的电缆报废的问题，降低经济损失。
