【专利】一种多功能污水泵(专利号:201920846514.7)

专利号：201920846514.7
专利状态：有权
专利类型：[实用新型]
专利申请人：河北天海泵业有限公司
专利分类号：F04D29/70(20060101)

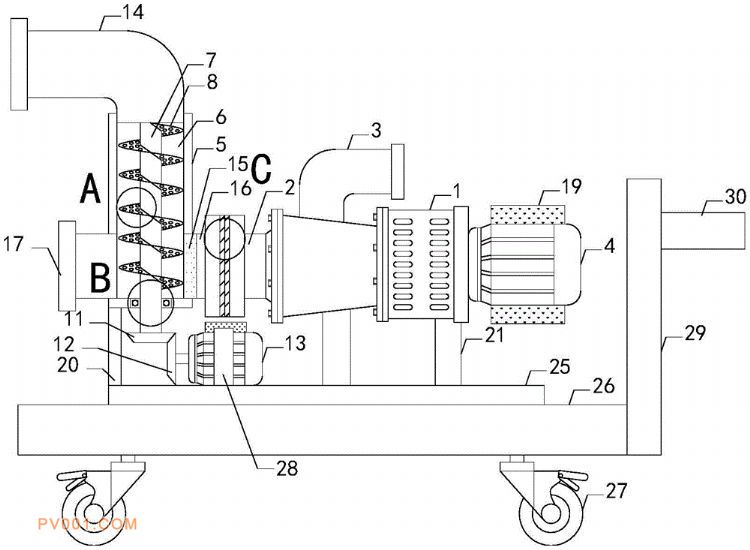

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及污水抽取设备的技术领域，特别是涉及一种多功能污水泵；其增加过滤机构，减少了杂质输送至泵体内部，减少杂质对泵体的堵塞，减少堵塞对电机二代烧坏现象，提高使用可靠性，延长泵体的使用时间；包括泵体，泵体左端连通设置有输入管，泵体顶端连通设置有输出管，泵体右端连接设置有第一电机，还包括过滤筒，过滤筒内设置有过滤腔，过滤腔内设置有连接轴，连接轴外侧壁设置有旋转齿，连接轴底端设置有第一锥齿轮，第一锥齿轮右端设置有第二锥齿轮，第二锥齿轮右端设置有第二电机，过滤筒顶端设置有杂质管，杂质管输入端与过滤腔顶端连通，通口内设置有过滤板，过滤筒右端设置有传输管，过滤筒左端设置有进口管。
