【专利】一种矿用潜水排污泵防糊堵装置(专利号:201920997121.6)

专利号：201920997121.6
专利状态：有权
专利类型：[实用新型]
专利申请人：金川集团股份有限公司
专利分类号：F04D29/70(20060101)

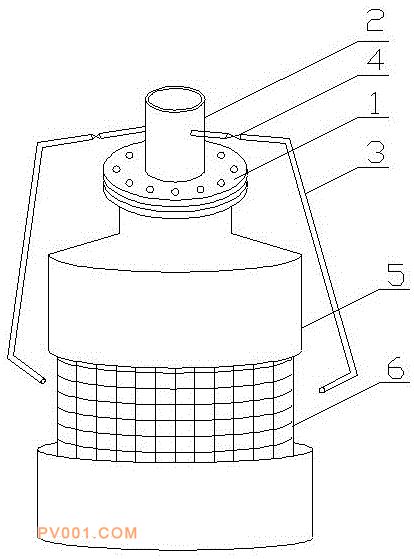

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种矿用潜水排污泵防糊堵装置，包括安装在潜水排污泵出口处的出水短节以及沿周向固定在出水短节上的多个喷水管，所述喷水管的两端部弯曲且喷水管的进水端与出水短节的内部相连通，所述喷水管的进水端设有阀门，所述喷水管的出水端靠近潜水排污泵的网罩位置处且喷水管的出水端沿网罩切线方向朝向网罩。本实用新型在开启喷水管进水端上的阀门后，潜水排污泵排出的部分水流经过喷水管，成切线喷向潜水排污泵的网罩，水流在潜水排污泵的网罩周围环形搅动，促进污泥稀释排出，能有效防止潜水排污泵网罩糊堵。本实用新型结构简单、维护方便，大大降低了工人的劳动量，非常适用于矿山井下中、小型潜水排污泵等排水设备。
